Антенна Anli A-1000 MV

Антенна Anli A-1000 MV

Антенна Anli A-1000 MV — это мощное решение для радиосвязи в VHF диапазоне 150-174 МГц с уникальной коллинеарной конструкцией 1/4 + 3×5/8 волн, обеспечивающей усиление сигнала до 8.5 dBi. Ее длина составляет 5.2 метра, что при грамотном устройстве позволяет добиться высокой эффективности передачи и приёма в стационарных системах.Особенность конструкции заключается в фазированной решётке, элементы которой расположены по одной оси, что эффективно сужает диаграмму направленности в вертикальной плоскости. Это увеличивает коэффициент усиления, делая антенну востребованной в ведомственных системах подвижной связи и для радиолюбителей, которым важна долгоживущая и надёжная связь.

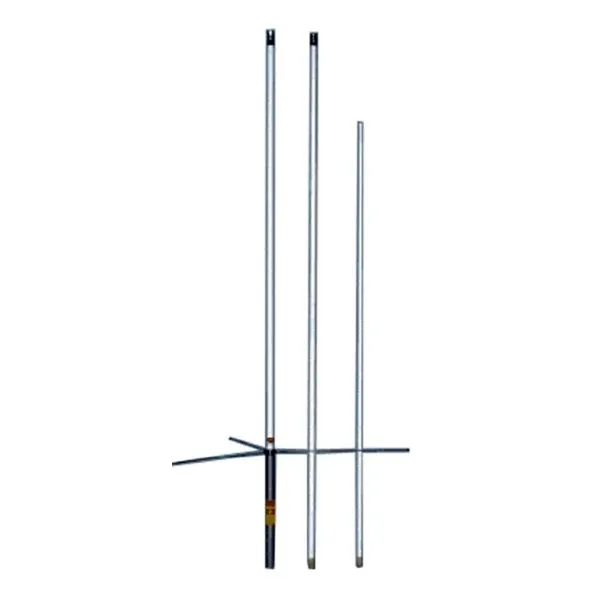

Антенный корпус разделён на несколько модульных частей, что значительно упрощает транспортировку и монтаж. Такая компоновка позволяет быстро собрать антенну непосредственно на месте установки — особенно удобно при ограниченном пространстве и необходимости частых перемещений.Кроме высокой производительности и удобства эксплуатации, устройство рассчитано на максимальную мощность до 200 Вт, что обеспечивает стабильную работу в самых различных условиях эксплуатации и надёжную связь на большие расстояния при круговой диаграмме направленности.

• частотный диапазон: 150-174 МГц;
• высота антенны: 5,2 метра;
• подаваемая мощность: до 200 Ватт;
• полоса пропускания до КСВ=1,5: 2,5 МГц;
• усиление: 8,5 dBi;
• волновое сопротивление: 50 Ом;
• тип антенны: коллинеар;
• поляризация вертикальная;
• масса антенны: 2600г;
• ветровая нагрузка: до 160 км/ч;
• материал корпуса: фибергласс;
• материал проводников: латунь;
• температурный диапазон: -45 ... +80С;
• диаметр крепления на мачту: 35-65 мм;
• разъём подлкючения кабеля: UHF-гнездо (PL-259 female).

Инструкция для антенны Anli A-1000MV
