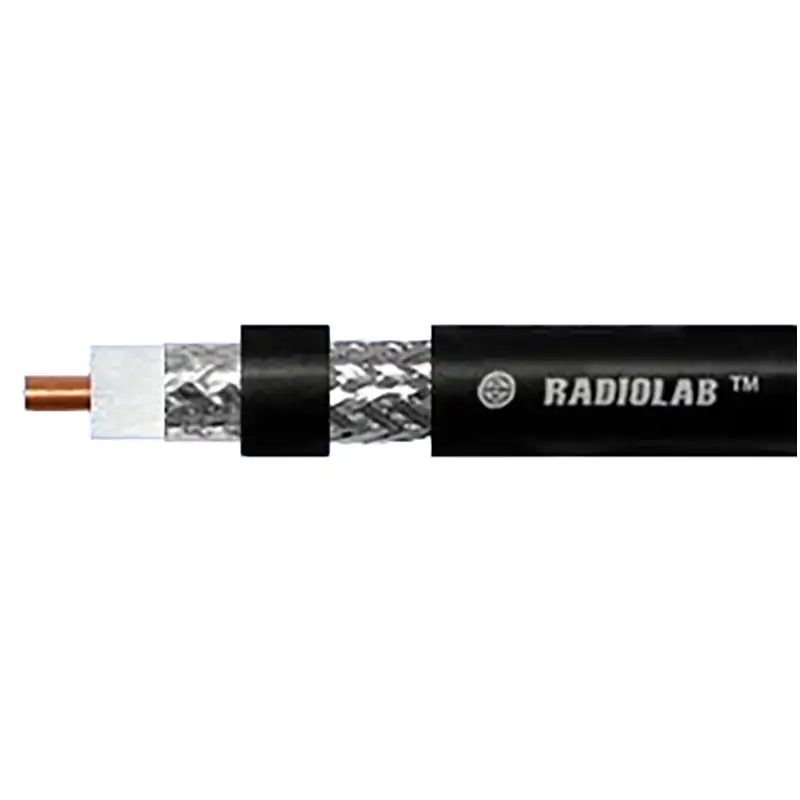

Коаксиальный кабель RadioLab 8D-FB PE

Кабель RadioLab 8D-FB PE

Коаксиальный кабель RadioLab 8D-FB PE класса High-End от известного производителя отличается великолепными эксплуатационными характеристиками, минимальным коэффициентом затухания сигнала, высоким качеством используемых материалов, сплошным 2,6-миллиметровым проводником из чистой меди и высококачественной ПВХ-оболочкой. Кабель разрабатывался для использования в сложных климатических условиях и изготовлен на самом прогрессивном оборудовании.

Технические характеристики кабеля RadioLab 8D-FB PE:

• внутренний проводник: BC - чистая медь; 2,6 мм;
• тип проводника: сплошной;
• диэлектрик: FPE - вспененный диэлектрик 7,5 мм;
• основной экран: DF - двухсторонняя фольга - 7,8 мм;
• оплётка: TC - лужёная медь, 24x7x0,16 мм;
• плотность оплётки - 93% - 8,8 мм;
• оболочка: PE - чёрный полиэтилен, 11,1 мм.

• внешний диаметр кабеля: 11,1 мм;
• температурный диапазон хранения: -60 °C ... +80 °C;
• температурный диапазон работы: -60 °C ... +70 °C;
• масса кабеля: 145 кг/км
• минимальный радиус изгиба (однократно): 28 мм;
• минимальный радиус изгиба (многократно): 110 мм;
• стойкость к сдавливанию: 0,71 кг/мм;
• усилие на разрыв: 86 кг.

• коэффициент укорочения: 1,27;
• относительная диэлектрическая проницаемость: 1,61;
• волновое сопротивление: 50 Ом (± 2 Ом);
• номинальная погонная ёмкость: 84,7 пФ/м;
• номинальная погонная индуктивность: 0,21 мкГн/м;
• сопротивление центрального проводника по пост. току: 2,86 Ом/км;
• сопротивление оплётки по постоянному току: 9,25 Ом/км;
• сопротивление изоляции: 1000 МОм/км;
• испытательное напряжение изоляции (50 гЦ, rms - 1 мин): 3000В;
• напряжение пробоя оболочки: 8000В;
• максимальная эффективность экранирования: 90 дБ.

• 150 МГц - 4,8;
• 450 МГц - 9,2;
• 800 МГц - 12,7;
• 900 МГц - 13,6;
• 1200 МГц - 16,1;
• 1800 МГц - 21,0;
• 1900 МГц - 21,7;
• 2450 МГц - 25,1;
• 3500 МГц - 32,8;
• 6000 МГц - 47,4.

• 150 МГц - 1,37;
• 450 МГц - 0,8;
• 800 МГц - 0,58;
• 900 МГц - 0,55;
• 1200 МГц - 0,43;
• 1800 МГц - 0,34;
• 1900 МГц - 0,33;
• 2450 МГц - 0,29;
• 3500 МГц - 0,24;
• 6000 МГц - 0,21.
