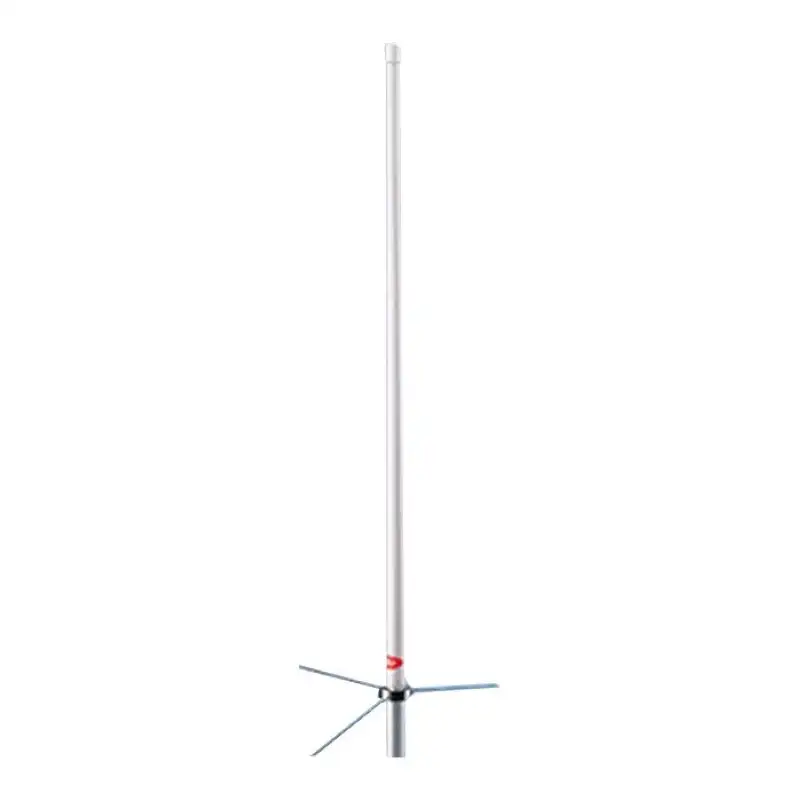

Антенна Anli A-100 R

Антенна речного диапазона Anli A-100 R

Антенна Anli A-100 R состоит из двух излучающих элементов длиной по полволны в корпусах из прочного фибергласса, соединённых фазосдвигающим дросселем. Такая конструкция обеспечивает синфазное питание элементов и сузит диаграмму направленности в вертикальной плоскости, направляя основной максимум сигнала перпендикулярно оси антенны. Ширина диаграммы направленности по уровню -3 дБ составляет 34°, что позволяет обеспечить устойчивую всенаправленную связь.

Антенна имеет усиление 5 дБ с сопротивлением 50 Ом, что обеспечивает качественную передачу сигнала с минимальными потерями, и рассчитана на мощность до 150 Вт (пиковая до 300 Вт). Для подключения используется стандартный разъем PL-259, совместимый с большинством радиочастотных кабелей. Антенна отличается лёгкостью (1.1 кг), длиной 1150 мм, а также высокой прочностью благодаря материалам и конструкции, устойчивой к ветровой нагрузке до 160 км/ч и широкому диапазону рабочих температур от -45° до +80°.

Эта модель подходит для речного диапазона и профессиональных систем связи, обеспечивая надёжную стабильность работы в сложных условиях внешней среды и широкую полосу пропускания с минимальным КСВ.

Характеристики базовой антенны Anli A-100 R:

• Диапазон 300-308 или 336-344 МГц
• Полоса пропускания по уровню КСВ=1.5 ≥ 10 МГц
• КСВ на резонансной частоте ≤ 1.2
• Усиление 5 дБ
• Ширина ДН по уровню -3 дБ - 34°
• Сопротивление 50 Ом
• Тип  - коллинеарная
• Излучающие элементы - 2x1/2 λ
• Поляризация - вертикальная
• Мощность 150 Вт, пиковая 300 Вт
• Разъем - PL 259

• Длина 1 150 мм
• Вес  1.1 кг
• Ветровая нагрузка 160 км/ч
• Материал корпуса - фибергласс
• Материал проводников - латунь
• Диаметр крепления на мачту - 35-65 мм
• Материал крепления - дюралюминий
• Рабочий диапазон температур -45° ~ +80°
