Антенна Anli A-100 DB

Антенна Anli A-100 DB

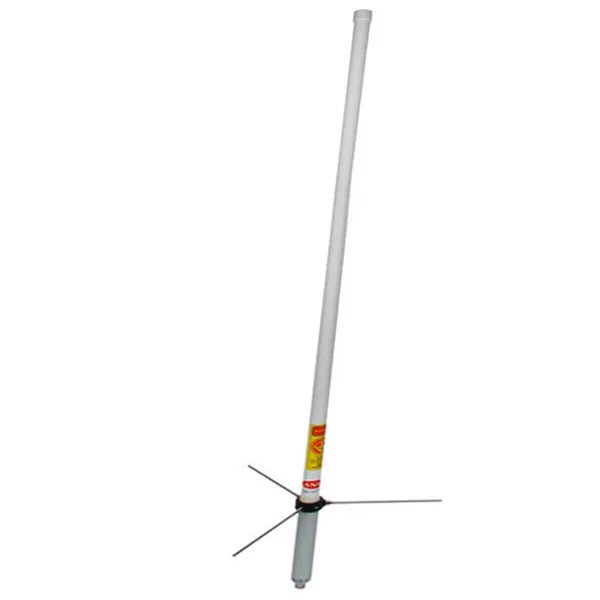

Антенна Anli A-100 DB — базовая двухдиапазонная коллинеарная антенна для работы в радиочастотных диапазонах VHF (143-148 МГц) и UHF (430-450 МГц). Излучающие элементы выполнены из меди и заключены в прочный корпус из фибергласса, устойчивого к атмосферным воздействиям и ветровым нагрузкам.

Антенна имеет высоту 1100 мм, коэффициент усиления 3.5 дБи (VHF) и 6 дБи (UHF), мощность до 200 Вт и стандартный разъём UHF (PL-259 female). Монтаж осуществляется на мачту диаметром 30-70 мм. Настройка частоты возможна подрезкой излучающих элементов согласно инструкции.

Такой тип антенны обеспечивает сужение диаграммы направленности в вертикальной плоскости, что улучшает приём и излучение сигнала, а также используется в стационарных и мобильных радиосистемах.Таким образом, это надёжная и качественная антенна с удобным монтажом и высокой устойчивостью к внешним условиям.

Характеристики базовой антенны Anli A-100:

• Диапазон 143-148/430-450 МГц
• Полоса пропускания по уровню КСВ=1.5 ≥ 10 МГц
• КСВ на резонансной частоте ≤ 1.2
• Усиление 3/5 дБ
• Ширина ДН по уровню -3 дБ - 34°
• Сопротивление 50 Ом
• Тип  - коллинеарная
• Излучающие элементы - 2x5/8 λ
• Поляризация - вертикальная
• Мощность 150 Вт, пиковая 300 Вт
• Длина 1 100 мм
• Вес  1.1 кг
• Ветровая нагрузка 160 км/ч
• Материал корпуса - фибергласс
• Материал проводников - латунь
• Диаметр крепления на мачту - 30-70 мм
• Материал крепления - дюралюминий
• Разъём на антенне: UHF-гнездо
• Рабочий диапазон температур -45° ~ +80°
