Антенна ComTech CT-HF-FD

Антенна ComTech CT-HF-FD

ComTech CT-HF-FD — широкополосная коротковолновая антенна для работы во всем диапазоне 2–30 МГц без разбивки на отдельные узкие участки. Такое исполнение удобно для систем, где требуется быстрый переход между частотами, работа в разных режимах связи и сохранение готовности к переключению в пределах всего рабочего диапазона.

Излучающая часть выполнена в формате петлевого вибратора. Полотно длиной 26,5 м изготовлено из нержавеющего стального троса, что делает конструкцию пригодной для длительной эксплуатации вне помещений. Антенна допускает входную мощность до 2000 Вт, имеет КСВ менее 3 и работает с трактом 50 Ом. Значение усиления меняется в пределах от -26 до +3,5 дБи в зависимости от частоты и режима работы.

Модель рассчитана на установку на небольшой высоте и может использоваться для связи на расстояниях до 1000 км. Доступны горизонтальная, наклонная и изогнутая схемы монтажа, что упрощает размещение на разных площадках. Дополнительно предусмотрена поддержка автоматического соединения ALE, а диаграмма направленности может быть круговой или секторальной в зависимости от условий применения.

Характеристики:

• Диапазон частот: 2–30 МГц
• Полоса частот: 2–30 МГц
• Тип: петлевой вибратор
• Усиление: от -26 до +3,5 дБи
• КСВ: менее 3
• Максимальная мощность: до 2000 Вт
• Разъем: UHF / N / CP
• Сопротивление: 50 Ом
• Диаграмма направленности: круговая / секторальная
• Угол места максимума диаграммы направленности: от 20° до 90°
• Длина полотна: 26,5 м

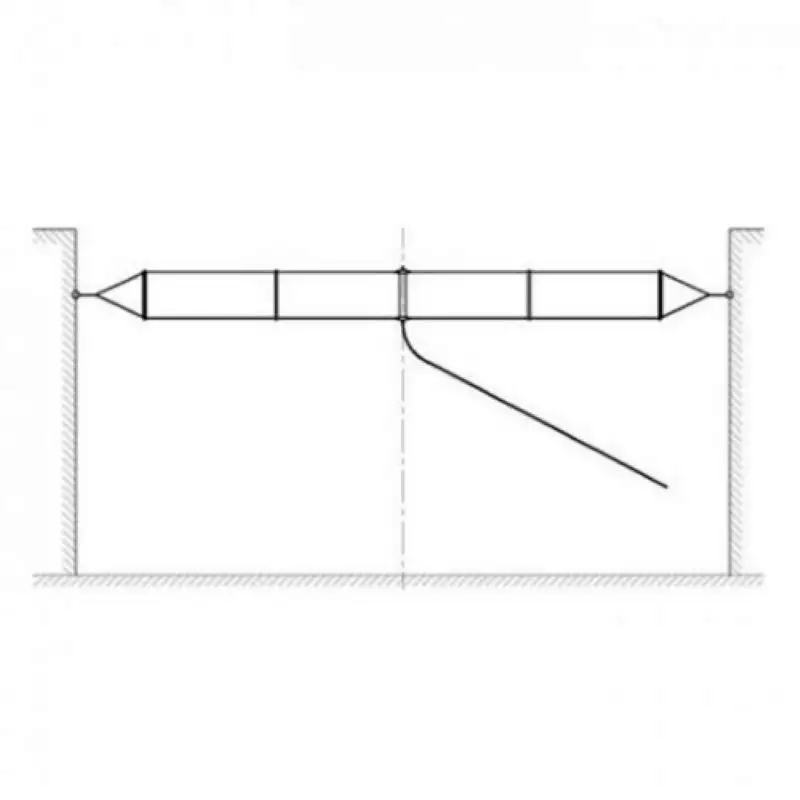

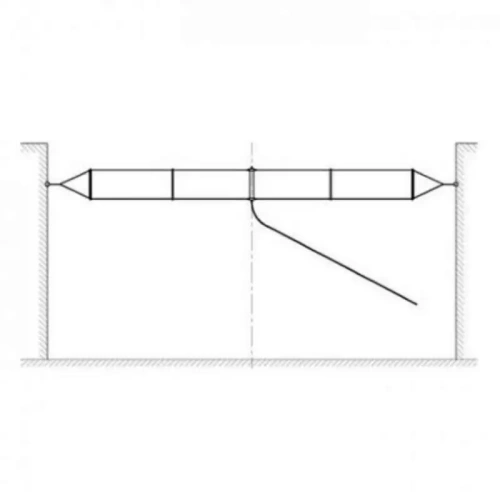

• Варианты монтажа: горизонтальный, наклонный, изогнутый
• Режим ALE: поддерживается
• Дальность покрытия: до 1000 км
