Антенна ComTech TC100D4-9

Антенна ComTech TC100D4-9

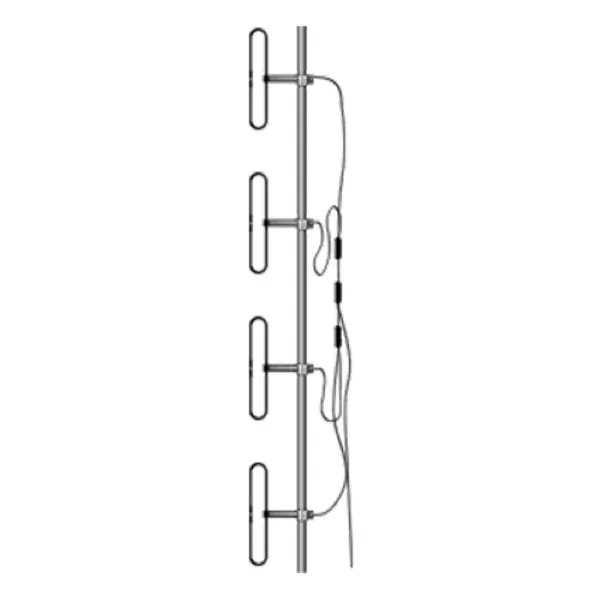

ComTech TC100D4-9 — стационарный петлевой вибратор для FM-диапазона, рассчитанный на эксплуатацию на базовых объектах связи и вещательных площадках. Антенна работает в полосе 87,5-108 МГц и ориентирована на задачи, где требуется стабильная передача сигнала при наружном размещении оборудования.

В конструкции используются 4 элемента, что позволяет получить усиление 9 дБ при допустимой подводимой мощности до 600 Вт. Такая конфигурация востребована там, где от антенного поста ожидают уверенной работы под нагрузкой, без ухода в нестабильные режимы и без требований к сложной дополнительной адаптации. Сопротивление 50 Ом упрощает включение в стандартный тракт.

Для длительной службы на открытом воздухе антенна получила защитное покрытие, снижающее риск коррозионного поражения и разрушения поверхности под действием солнечного излучения. Монтаж выполняется на мачту 35-62 мм, крепеж уже включен в комплект. Конструкция выдерживает ветер до 240 км/ч, а при обледенении сохраняет работоспособность до 200 км/ч.

Характеристики:

• Диапазон частот: 87,5-108 МГц;
• Количество элементов: 4;
• Усиление: 9 дБ;
• Максимальная мощность: 600 Вт;
• Полоса частот: 4 МГц;
• КСВ: <1,5:1;
• Сопротивление: 50 Ом;
• Угол излучения по вертикали: 18°;
• Заземление: по постоянному току;
• Разъем: N-гнездо;
• Допустимая скорость ветра: 240 км/ч;
• Допустимая скорость ветра при обледенении: до 200 км/ч;
• Размеры: 7,70 × 0,92 м;
• Вес: 14 кг.
