Антенна ComTech TC420D4-9

Антенна ComTech TC420D4-9

Для построения базовых участков UHF-связи эта модель закрывает задачу уверенной работы в диапазоне 400–440 МГц без перехода на избыточно сложные антенные системы. Comtech TC420D4-9 ориентирована на стационарные объекты, где оборудование должно сохранять расчетные характеристики при постоянной нагрузке и воздействии внешней среды. Антенна подходит для применения в транкинговых сетях разных стандартов.

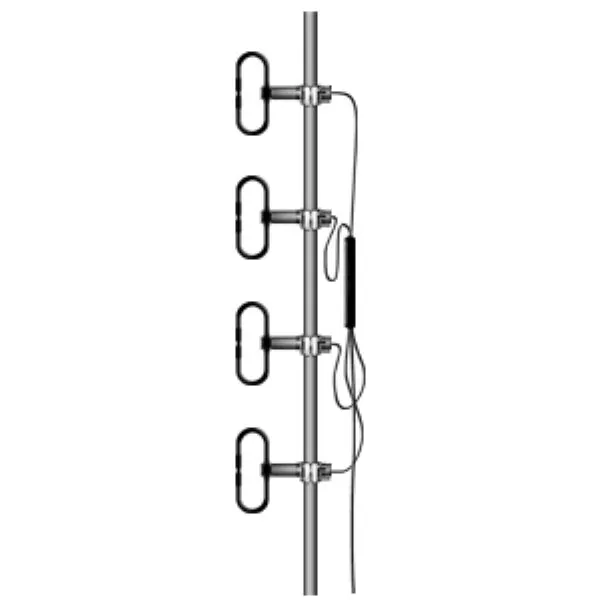

Конструкция включает четыре петлевых элемента, благодаря чему достигается усиление 9 дБ. Такая конфигурация делает модель уместной для систем SmarTrunk, MPT 1327, TETRA и APCO 25, где требуется более высокий энергетический потенциал радиолинии. Полоса 40 МГц позволяет использовать антенну в широком частотном участке, а допустимая мощность 500 Вт дает запас для профессионального режима эксплуатации.

Внешние металлические части защищены полимерным покрытием, которое препятствует коррозии и не разрушается под действием ультрафиолета. Монтаж выполняется на мачту диаметром от 35 до 62 мм, при этом крепеж уже входит в поставку. Конструкция рассчитана на ветер до 240 км/ч. Для подключения кабельной линии предусмотрен разъем N-гнездо.

Техническое исполнение:

• Тип конструкции: коллинеарная дипольная антенна
• Рабочий диапазон: 400–440 МГц
• Ширина полосы: 40 МГц
• Излучающие элементы: 4
• Коэффициент усиления: 9 дБ
• Подводимая мощность: до 500 Вт
• КСВ: < 1,5:1
• Волновое сопротивление: 50 Ом
• Вертикальный угол: 18°
• DC-ground: да
• Тип разъема: N-гнездо
• Ветровая нагрузка: до 240 км/ч
• Габариты: 1,87 × 0,43 м
• Масса: 8 кг
• Монтажная мачта: 35–62 мм
