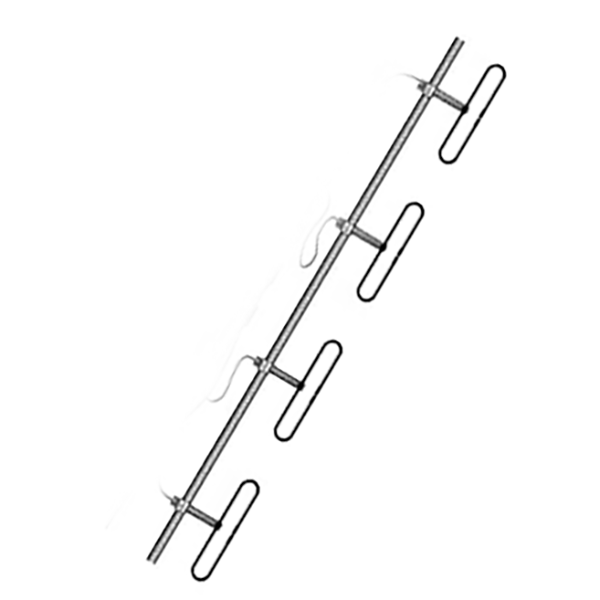

Антенна ComTech TCF-330D4-9

Антенна ComTech TCF-330D4-9

ComTech TCF-330D4-9 рассчитана на работу в диапазоне 300–350 МГц в составе базовых станций и стационарных радиосистем. Модель используют в диспетчерской и транкинговой связи стандартов SmarTrunk и MPT 1327, а также в каналах передачи данных и телеметрии. Широкополосное исполнение позволяет использовать антенну во всем рабочем участке без подбора под отдельную узкую частоту.

По электрическим параметрам это антенна с усилением 9 дБ, предельной мощностью 500 Вт и полосой 50 МГц. КСВ менее 1,5:1 упрощает согласование с 50-омным трактом, а угол излучения 18° в вертикальной плоскости делает модель подходящей для базового применения на объектах связи. Грозозащита выполнена по схеме короткого замыкания по постоянному току, подключение — через N-Type Female.

Конструкция подготовлена к наружной эксплуатации. Полимерное покрытие защищает поверхность от коррозии, ультрафиолета, кислотных осадков и абразивной пыли. Дополнительно снижено влияние осадков и обледенения на рабочие характеристики. Антенна выдерживает ветровую нагрузку до 240 км/ч, а при слое льда 1 см — до 200 км/ч.

Характеристики:

• Диапазон: 300–350 МГц
• Усиление: 9 дБ
• Предельная мощность: 500 Вт
• Полоса рабочих частот: 50 МГц
• КСВ: <1,5:1
• Сопротивление: 50 Ом
• Угол излучения в вертикальной плоскости: 18°
• Грозозащита: К.З. по постоянному току (DC Ground)
• Разъем питания: N-Type Female
• Габариты: 2,40 × 0,62 м
• Вес: 9 кг
• Максимальная ветровая нагрузка: 240 км/ч
