Автомобильная рация Optim Pilgrim

Автомобильная рация Optim Pilgrim

• Применен новый дисплей увеличенного размера, добавлен S-метр.
• Полностью переработана схемотехника: новая станция построена на одной платформе с OPTIM Corsair, но, в отличие от нее, в PILGRIM применен более надежный звуковой усилитель, такой же, как в OPTIM Voyager.
• Увеличена мощность передатчика в FM до 15-20 ватт. Мощность в АМ осталась прежней - 8 ватт.
• Добавлен подавитель импульсных помех NB (Noise Blanker).
• Предусмотрена возможность установки платы цифровой обработки звукового сигнала (опция, будет поставляться отдельно).
• Радиостанция может работать от сети как 12В, так и 24В без дополнительных преобразователей.

Автомобильная радиостанция Optim Pilgrim разработана на современной элементной базе с множеством актуальных для каждого пользователя функций и может использоваться для широкого круга задач. Частотный диапазон работы рации 25,615 - 28,305 МГц, классическая выходная мощность до 20 Ватт в FM и до 8 Ватт в AM.

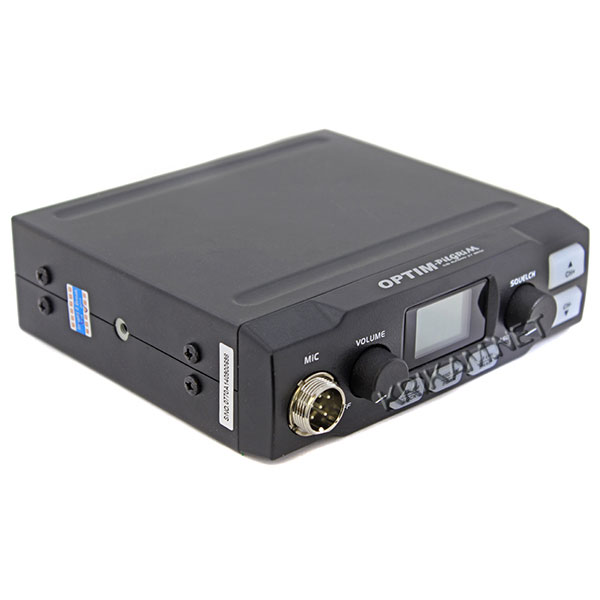

Основные органы управления, расположенные на лицевой панели, имеют увеличенный размер, что положительно сказывается на удобстве управления. Кнопки и дисплей подсвечены оранжевой подсветкой, комфортной для глаз в тёмное время суток. Дисплей отображает основную информацию о рабочем состоянии - номер выбранного канала, установленную модуляцию, режим шумоподавителя, уровень выходной мощности.

Основной отличительной чертой рации Optim Piligrim является удобство управления. Многофункциональные клавиши обеспечивают доступ ко всем функциям рации. Левая кнопка под дисплеем переключает модуляцию AM/FM и осуществляет блокировку клавиатуры, правая позволяет выбрать сетку частот и режим стандартного сдвига минус 5 кГц, то есть режимы "нулей" и "пятёрок". Нажатием на центральную кнопку можно быстро перейти на "15 канал" автомобилистов, на каком другом вы бы не находились в данный момент времени, причём автоматически произойдёт и переключение модуляции на необходимую на 15 канале - AM. Длительное нажатие этой кнопки активирует режим сканирования каналов для обнаружения полезного сигнала.

Рация Optim Pilgrim - универсальное решение для всех автомобилистов. Она выполнена по современным требованиям, имеет отличную модуляцию, защиту от переполюсовки и не нуждается в каких-либо технических доработках. Тангента оснащена кнопками переключения каналов и кнопкой "15" для быстрого перехода на 15 канал, также как и на лицевой панели. Два вида шумоподавителя - ручной пороговый, уровень которого настраивается отдельным регулятором, и автоматический ASQ позволяют выбирать необходимый в зависимости от условий использования.

Технические характеристики Optim Pilgrim:

• частотный диапазон: 25,615 - 28,305 МГц;
• выходная мощность: до 10 Ватт (Hi);
• выбор уровня мощности - Hi (высокий), Low (низкий);
• режимы "Россия" и "Европа" ("0" и "5");
• режим сканирования;
• блокировка клавиатуры;
• выбор модуляции AM/FM;
• дублирующие функциональные кнопки на тангенте;
• быстрый переход 1 кнопкой на "15 канал" и модуляцию AM;
• питание от напряжения 12-24В;
• нелинейные искажения - не более 8%;
• избирательность по соседнему каналу - 60 дБ;

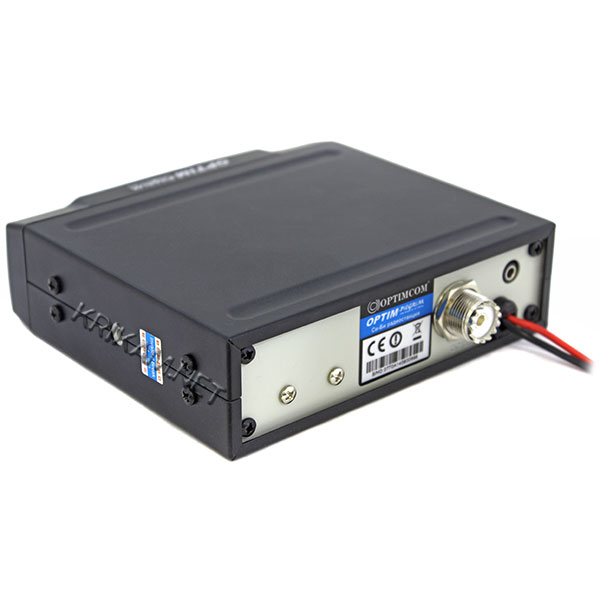

• разъём для подключения антенны - стандартный PL-259 (UHF);
• мощный динамик 3 Ватта.

Инструкция на русском языке для автомобильной радиостанции Optim Pilgrim

Инструкция по раскрытию рации Optim Pilgrim

• ВЫКЛючить рацию.
• Зажать и удерживать кнопку "AM/FM / LOCK".
• С зажатой кнопкой ВКЛючить рацию.
• На дисплее отобразится "4D".
• Кнопкапи переключения каналов "CH+" или "CH-" выбрать режим "oP".
• ВЫКЛючить и ВКЛючить рацию вновь.

Для выбора сетки частот необходимо в режиме ожидания на ВКЛюченной радиостанции зажать и удерживать в течение 1 секунды кнопку "-5kHz / BAND". Кнопками переключения каналов CH+" или "CH-" выбрать необходимую сетку частот.

• AE: 25,615 - 26,055;
• BE: 26,065 - 26,505;
• CE: 26,515 - 26,955;
• DE: 26,965 - 27,405;
• EE: 27,415 - 27,855;
• FE: 27,865 - 28,305.

Для выбора режима "НУЛЕЙ" необходимо однократно нажимать на кнопку "-5kHz / BAND" для выбора значения "-5" , которое означает смещение частоты минус 5 кГц "

Для выбора режима "ПЯТЁРОК" необходимо однократно нажимать на кнопку "-5kHz / BAND" для выбора значения "0" , которое означает смещение частоты 0 кГц "

• ВЫКЛючить рацию.
• Зажать и удерживать кнопку CH+ (ВВЕРХ) - для установки высокого уровня Hi;
  или
  Зажать и удерживать кнопку CH- (ВНИЗ) - для установки низкого уровня Low.
• С зажатой одной из выбранных кнопок ВКЛючить рацию.
• После включения рация перейдёт в выбранный режим уровня мощности и на дисплее отобразится символ, соответствующий выбору:
  - H -высокий уровень мощности;
  - L - низкий уровень мощности.
