Антенный переключатель Diamond CX-210N

Антенный переключатель Diamond CX-210N

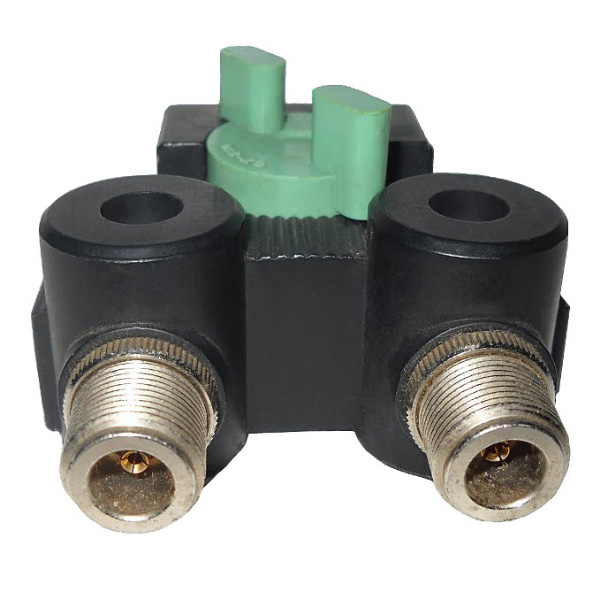

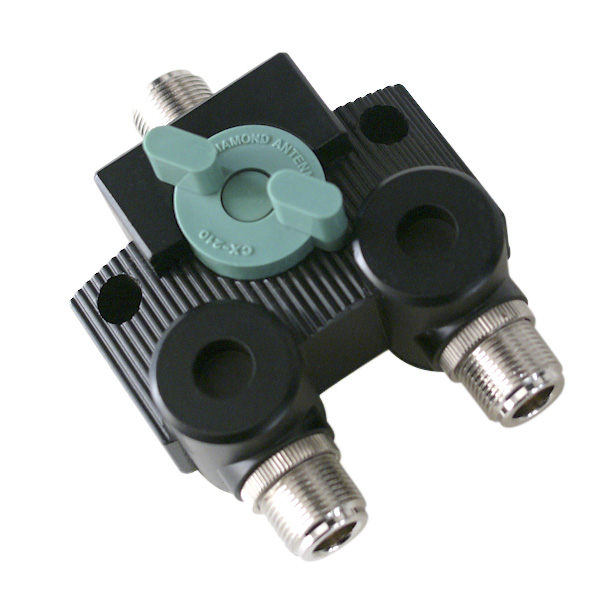

Diamond CX-210N — профессиональный антенный переключатель, предназначенный для подключения двух антенн к радиостанции с поддержкой частот до 3000 МГц. Устройство оснащено разъемами N-female и обеспечивает мощность до 1500 Вт, что делает его подходящим для широкого диапазона радиосвязи от HF до СВЧ.

Корпус коммутатора обладает высокой изоляцией до 70 дБ, что устраняет помехи и снижает интерференцию между антеннами. Значения затухания на разных частотах минимальны — от 0,05 дБ до 0,2 дБ, а коэффициент стоячей волны (КСВ) поддерживается на уровне от 1,05 до 1,15. Компактные размеры 71×57×42 мм и масса 440 грамм делают модель удобной для интеграции в различные радиосистемы.

Значения затухания Diamond CX-210N на частотах:

• 0–500 МГц: < 0,05 дБ
• 500–1000 МГц: < 0,10 дБ
• 1000–2000 МГц: < 0,15 дБ
• 2000–3000 МГц: < 0,20 дБ

Изменение КСВ на частотах:

• 0–500 МГц: < 1,05
• 500–1000 МГц: < 1,1
• 1000–2000 МГц: < 1,15
• 2000–3000 МГц: < 1,12

Изоляция на частотах:

• 0–200 МГц: > 70 дБ
• 200–1000 МГц: > 60 дБ
• 1000–2000 МГц: > 55 дБ
• 2000–3000 МГц: > 50 дБ

Общие характеристики Diamond CX-210N:

• Количество выходов – 2
• Диапазон частот – от 0 до 3000 МГц
• КСВ – 1,05–1,1
• Изоляция – 70 дБ
• Мощность – 1500 Вт
• Сопротивление – 50 Ом
• Разъемы – N-female
• Размеры – 71х57х42 мм
• Масса – 440 г
