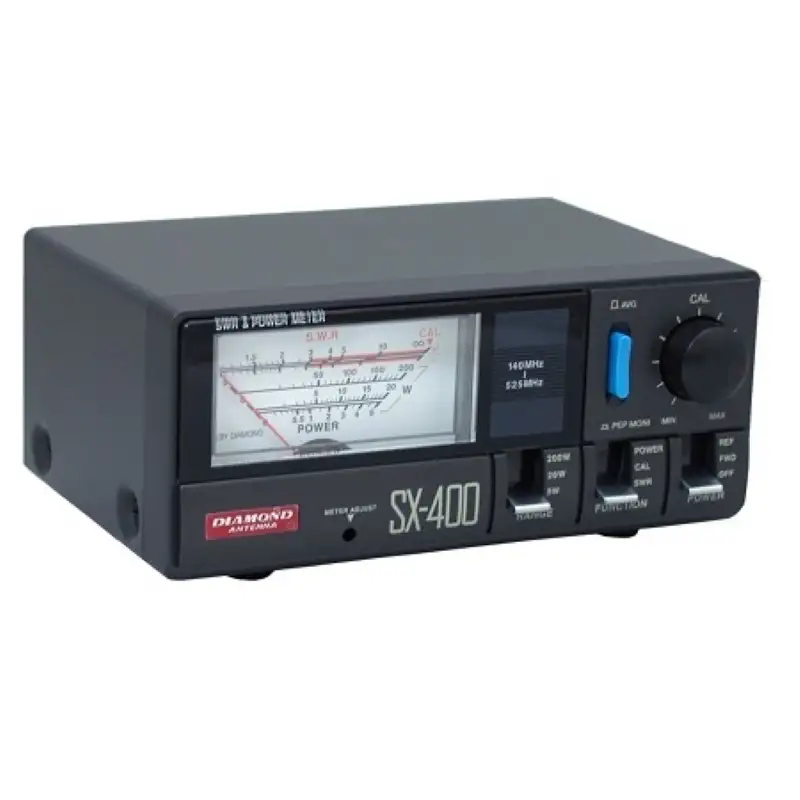

Измеритель КСВ и мощности Diamond SX-400

Измеритель КСВ и мощности Diamond SX-400

Diamond SX-400 — эффективный измерительный прибор, предназначенный для контроля коэффициента стоячей волны и мощности передатчика в диапазоне 140-525 МГц. Устройство оснащено удобной подсвеченной стрелочной шкалой, обеспечивающей чёткое считывание данных даже при низком освещении. Прибор предлагает три ключевые функции: измерение падающей мощности, отражённой мощности и КСВ, включая функцию контроля пиковой мощности для максимального контроля сигнала. Компактные размеры и стильный дизайн делают Diamond SX-400 практичным для стационарного и мобильного использования.

Характеристики Diamond SX-400:

• Диапазон частот: 140-525 МГц
• Диапазон измеряемой мощности – 0–200 Вт
• Предельные значения режимов мощности – 5, 20, 200 Вт
• Минимальная мощность при измерении КСВ – 4 Вт
• Погрешности – ±10% (в режиме 5 Вт); ±5% (в режимах 20 и 200 Вт)
• Антенные разъемы – SO-239 (UHF-female под PL-259), 2 шт.
• Размеры – 155х63х103 мм
• Масса – 540г

Инструкция для КСВ-метра Diamond SX-400
