Автомобильная антенна Optim CB-FM

Данная модель снята с производства.

Антенна Optim CB-FM

РАЦИЯ Си-Би + МАГНИТОЛА = ОДНА АНТЕННА!

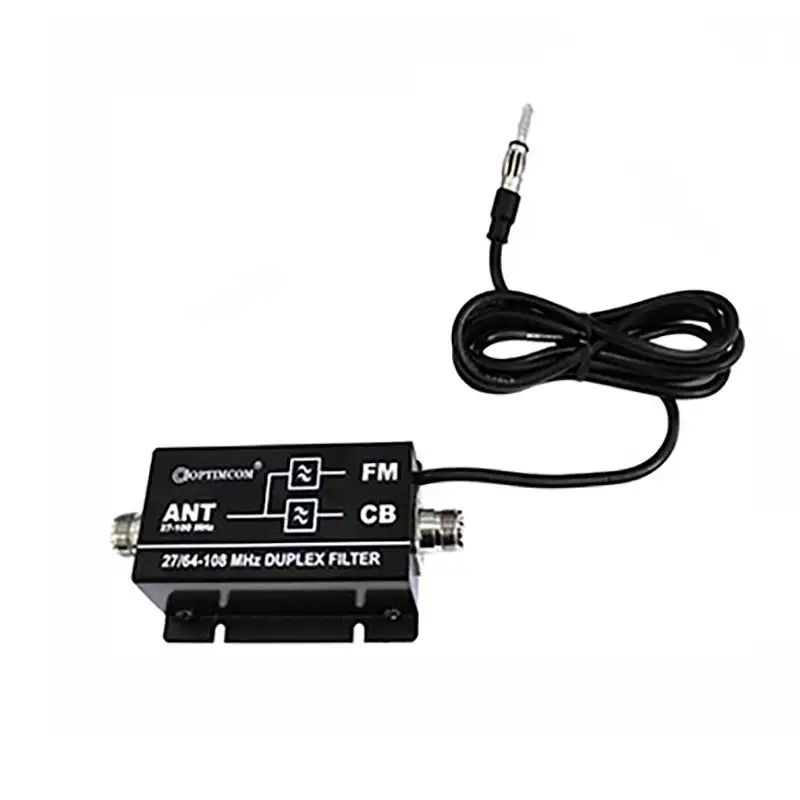

Уникальная автомобильная антенна Optim CB-FM способна одновременно работать на двух диапазонах: с классической радиостанцией Си-Би 27 МГц и с автомагнитолой для приёма радиовещательных станций 88-108 МГц (FM-радио). Данная возможность достигается за счёт использования входящего в комплект дуплексного фильтра (дуплексёра), подключаемого между антенной, радиостанцией и магнитолой.

Непосредственно антенна CB-FM при помощи стандартного разъёма PL-259/6, который необходимо закрепить на конец 4-х метрового кабеля RG-58, подключается к антенному входу дуплексного фильтра (ANT). На противоположной стороне находится разъём PL для подключения дуплексёра к антенному разъёму радиостанции с помощью соединительного кабеля PL-PL, входящего в комплект. Кабель с антенным разъёмом подключается к антенному разъёму автомагнитолы.

Настройка КСВ антенны выполняется классическим образом с помощью расположенного на верхней части антенны под колпачком регулировочного винта.

• частотный диапазон: 26.5-27.8 МГц (Си-Би) / 88-108 (FM-радио);
• ширина полосы по уровню КСВ 2:1 (27 МГц): 500 кГц;
• максимально подаваемая мощность: до 50 Ватт;
• высота: 1,05м;
• Duplex Filter 27/64-108 МГц;
• длина кабеля-перемычки PL-PL: 50 см;
• длина антенного кабеля к Си-Би радиостанции: 4 метра RG-58;
• длина антенного кабеля к FM-автомагнитоле: 1,5 метра;
• волновое сопротивление: 50 Ом;
• диаметр крепёжного основания: 42 мм;

• полоса пропускания CB: 20-30 МГц;
• полоса пропускания по каналу FM: 64-108 МГц;
• проходное затухание в каналах, не более: -0,7 дБ;
• подавление между каналами CB-FM, не менее: -75 дБ;
• КСВ в диапазоне частот 20-30 МГц, не более: 1:1,5;
• КСВ в диапазоне частот 64-108 МГц, не более: 1:1,2;
• макс. проходная мощность в канале CB, не более: 50 Ватт;
• габариты: 135x70x35 мм;
• тип используемых разъёмов: SO-239 (UHF-female), 2 штуки.
