Дуплексёр Optim Filter CB-FM

Дуплексёр Optim Filter CB-FM

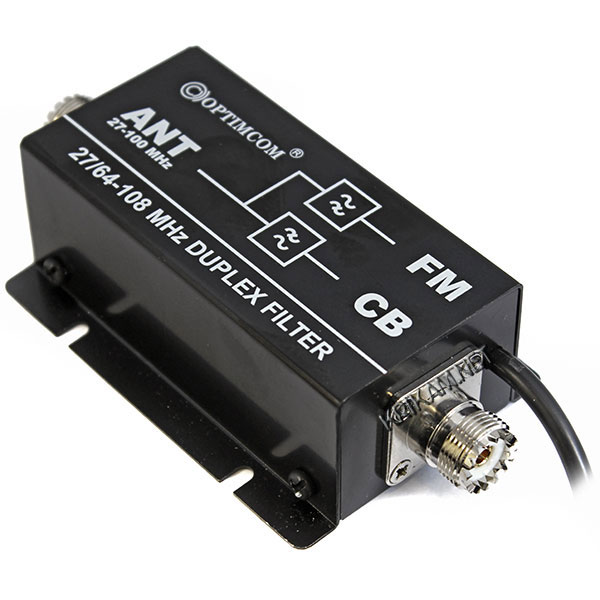

Дуплексный фильтр Optim Filter CB-FM позволяет подключить Вашу Си-Би рацию и автомобильный FM-приёмник к одной антенне.

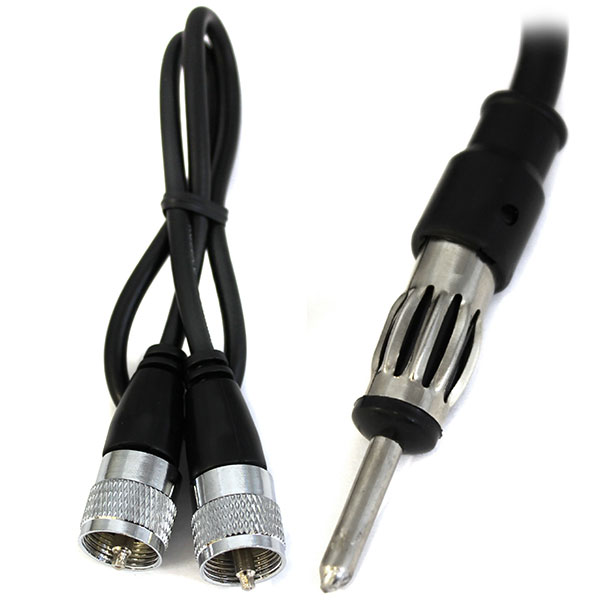

Дуплексёр Optim Filter CB-FM комплектуется всем необходимым для быстрого подключения устройства к антенне, магнитоле и рации. Кабель PL-PL длиной 0,5 метра позволяет соединить фильтр с радиостанцией, кабель длиной 1,5 метра для подключения к антенному разъёму магнитолы. Изменение физической длины соединительных кабелей не рекомендуется, т.к. при этом могут измениться технические характеристики антенно-фидерного тракта.

• полоса пропускания CB: 20-30 МГц;
• полоса пропускания по каналу FM: 64-108 МГц;
• проходное затухание в каналах, не более: -0,7 дБ;
• подавление между каналами CB-FM, не менее: -75 дБ;
• КСВ в диапазоне частот 20-30 МГц, не более: 1:1,5;
• КСВ в диапазоне частот 64-108 МГц, не более: 1:1,2;
• макс. проходная мощность в канале CB, не более: 50 Ватт;
• габариты: 135x70x35 мм;
• тип используемых разъёмов: SO-239 (UHF-female), 2 штуки.

После подключения устройства Optim Filter CB-FM рекомендуется дополнительно проверить КСВ антенны. При подключении к классическим Си-Би антеннам, не имеющим резонанса на частотах вещательных FM-станций, возможно ухудшение приёма радио и/или увеличения КСВ антенны на диапазоне 27 МГц. Рекомендуется использовать антенны, имеющие резонанс на частотах диапазона 88-108 МГц вместе с диапазоном 27 МГц Си-Би.

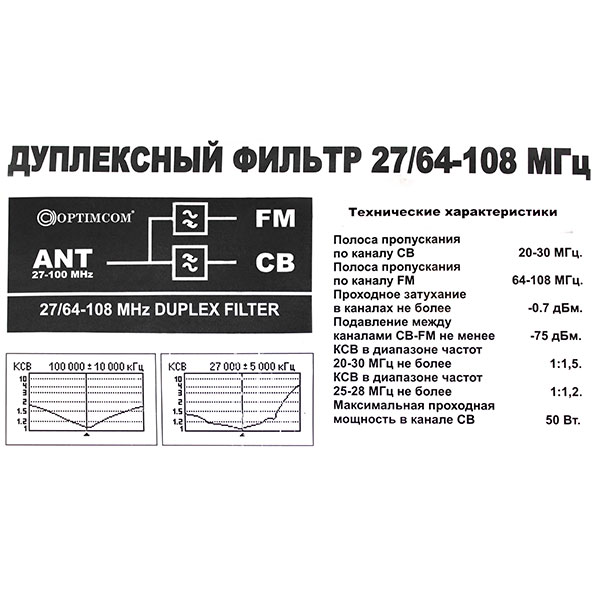

Инструкция для дуплексера Optim Filter CB-FM
