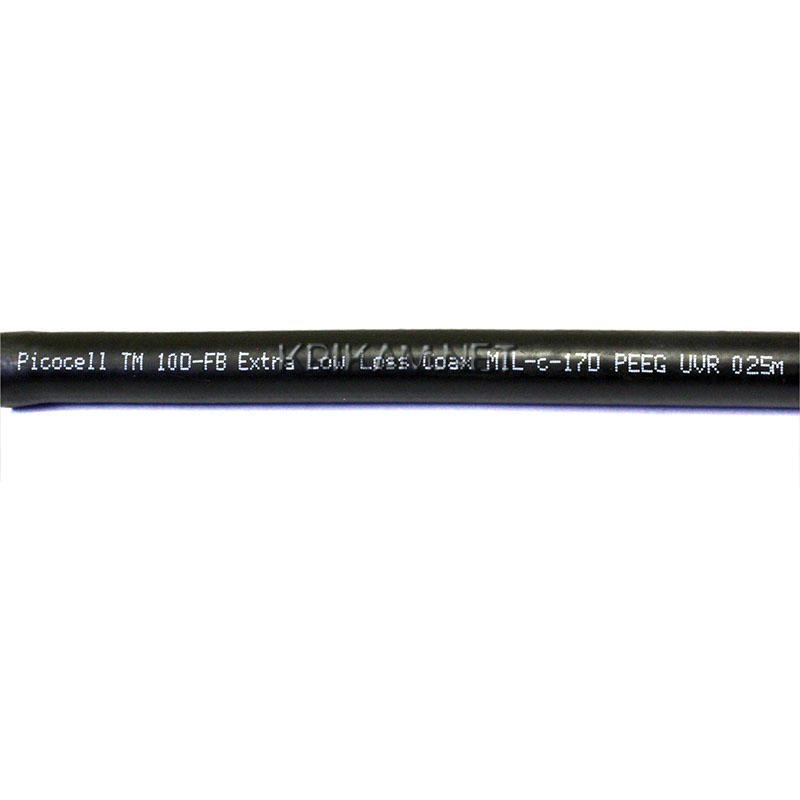

Коаксиальный кабель Picocell 10D-FB CCA

Коаксиальный кабель Picocell 10D-FB CCA

Picocell 10D-FB CCA — профессиональный коаксиальный кабель класса High-End, рассчитанный на применение в системах связи с протяжёнными фидерными линиями. За счёт крупного сечения, 50-омного волнового сопротивления и продуманной многослойной конструкции он подходит для задач, где важны сниженные потери, стабильные электрические параметры и надёжная работа в составе антенно-фидерного тракта. Такой кабель может использоваться в стационарных радиосистемах, базовых линиях и других проектах, где требуется качественный магистральный фидер.

Конструкция включает сплошной центральный проводник CCA, вспененный полиэтиленовый диэлектрик, двойной экран из фольги и плотную оплётку из лужёной меди. Внешняя оболочка из чёрного PVC устойчива к ультрафиолету, а сам кабель сохраняет рабочие характеристики при длительной эксплуатации в подходящих условиях. Низкие значения затухания на популярных диапазонах, высокая эффективность экранирования и хорошие механические параметры делают Picocell 10D-FB CCA практичным вариантом для профессионального монтажа.

Характеристики:

• Центральный проводник: сплошной CCA, 3,5 мм
• Диэлектрик: FPE, 9,7 мм
• Основной экран: Double Foil, 9,85 мм, плотность 100%
• Оплётка: лужёная медь, 24×9×0,18 мм, плотность 95%, 10,6 мм
• Оболочка: чёрный PVC, 13,1 мм
• Волновое сопротивление: 50 Ом (± 2 Ом)
• Коэффициент укорочения: 1,22
• Диэлектрическая проницаемость: 1,49
• Погонная ёмкость: 81,50 пФ/м
• Погонная индуктивность: 0,20 мкГн/м
• Сопротивление центрального проводника: 2,7 Ом/км
• Сопротивление оплётки: 5,3 Ом/км
• Сопротивление изоляции: 1000 МОм/км
• Испытательное напряжение изоляции: 3000 В
• Напряжение пробоя оболочки: 8000 В
• Эффективность экранирования: до 90 дБ
• Температура хранения: -40 °C ... +70 °C
• Рабочая температура: +5 °C ... +50 °C
• Относительная влажность: 40–90%
• Масса: 195 кг/км
• Минимальный радиус изгиба однократно: 65 мм
• Минимальный радиус изгиба многократно: 260 мм
• Усилие на разрыв: 121 кг
• Затухание: 150 МГц — 3,7 дБ / 100 м; 450 МГц — 7,1 дБ / 100 м; 800 МГц — 9,7 дБ / 100 м; 900 МГц — 10,3 дБ / 100 м; 1200 МГц — 12,0 дБ / 100 м; 1800 МГц — 15,1 дБ / 100 м; 1900 МГц — 15,6 дБ / 100 м; 2450 МГц — 18,3 дБ / 100 м
