Авиационная антенна Радиал A0 VHF

Авиационная антенна Радиал A0 VHF

Широкополосное согласование в пределах 147–174 МГц позволяет использовать антенну в стационарных системах связи без подстройки под отдельную частоту внутри указанного диапазона. Вертикальная поляризация и импеданс 50 Ом соответствуют типовой схеме подключения базового VHF-оборудования.

Рабочая мощность по входу достигает 500 Вт, коэффициент стоячей волны указан не хуже 2. Усиление 2,15 дБ формирует умеренный энергетический запас без узкой диаграммы направленности. Такая конфигурация подходит для построения зоны радиопокрытия, где требуется широкая частотная полоса и простая интеграция в существующую антенно-фидерную систему.

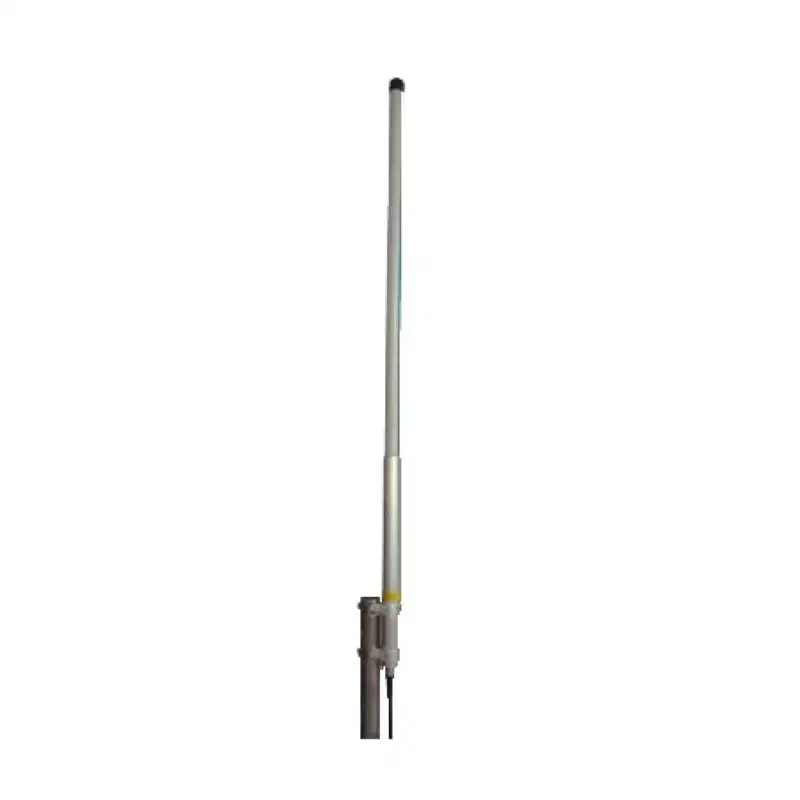

Механическая часть рассчитана на круглогодичную эксплуатацию при температуре от -50 до +50 °С. Конструкция высотой 1,4 м имеет массу 0,7 кг, излучающие элементы изготовлены из алюминия и меди, защитный чехол — из серого стеклопластика. Установка выполняется на мачту 35–70 мм, подключение производится через разъем N-female.

Характеристики:

• Диапазон частот: 147–174 МГц
• КСВ не хуже: 2
• Усиление: 2,15 дБ
• Импеданс: 50 Ом
• Поляризация: вертикальная
• Максимальная входная мощность: 500 Вт
• Масса антенны: 0,7 кг
• Высота антенны: 1,4 м
• Диаметр крепежного стакана: 35 мм
• Диаметр мачты: 35–70 мм, крепеж СРК-70
• Материал излучателя: алюминий, медь
• Материал чехла: серый стеклопластик
• Диапазон рабочих температур: -50...+50 °С
• Разъем: N-female
• Настройка: не требуется
