Антенна Радиал D1 UHF

Радиал D1 UHF

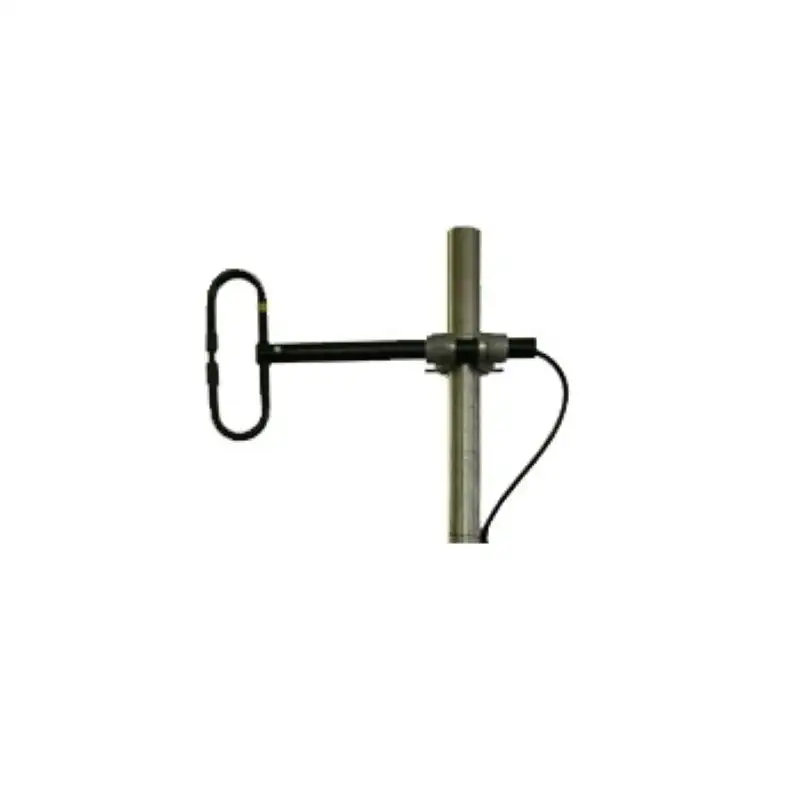

Дипольная антенна Радиал D1 UHF от отечественного производителя завоевала широкую популярность как среди радиолюбителей, так и среди тех, кто использует профессиональные системы связи в служебных целях. Антенна представляет собой петлевой вибратор Пистолькорса и отличается широкой полосой пропускания - антенна вовсе не требует настройки, значение КСВ не превышает 1,5 на всём участке от 400 до 490 МГц.

Антенна Radial D1 UHF имеет разборную конструкцию, проста в монтаже и не требует изолирования от металлических частей мачты. Антенна имеет полимерное покрытие, которое защищает от влаги, агрессивных сред, обледенения и коррозии.

Диаграмма направленности антенны D1 UH в горизонтальной плоскости близка к круговой, однако имеет большую направленность в сторону от петли. Сектор излучения в вертикальной плоскости 70 градусов.

Антенна Радиал D1 UHF может использоваться для построения антенных решёток в случае, если её усиление недостаточно. Возможно сложение двух, четырёх или восьми антенн с помощью сумматоров (усиление возрастает соответственно: D2 - 5,15 dBi, D4 - 8,15 dBi и D8 - 11,15 dBi). При увеличении излучающих элементов сектор излучения в вертикальной плоскости сокращается с 70 до 9 градусов, антенна приобретает идеальную круговую диаграмму направленности в горизонтальной плоскости.

• частотный диапазон: 400-490 МГц;
• не требует настройки;
• КСВ: не более 1,5 на всём рабочем диапазоне;
• подаваемая мощность: до 400 Ватт;
• усиление: 2,15 dBi;
• сектор излучения в вертикальной плоскости: 70 градусов;
• входное сопротивление: 50 Ом;
• масса: 1,6 кг;
• высота в сборе: 30 см;
• материал антенны: АД-31;
• полимерное покрытие;
• диаметр мачты: 38-65 мм;
• рабочие температуры: от -50 до +50 C;
• разъём на антенне: N-гнездо.
