Радиал D2 UHF

Антенна Радиал D2 UHF

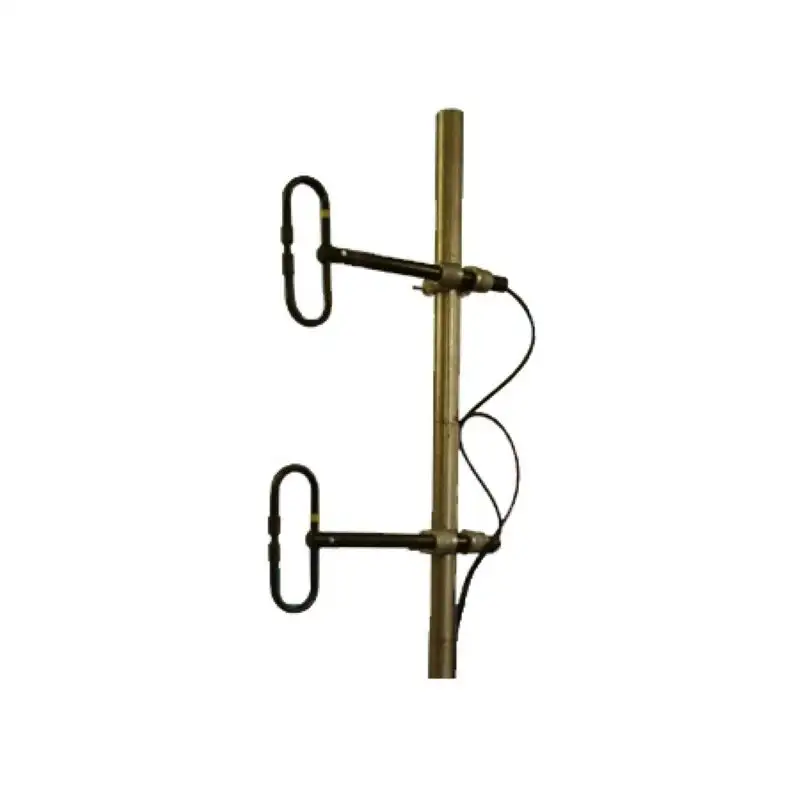

Антенна Радиал D2 UHF — базовая круговая антенна диапазона 400–490 МГц на основе петлевого вибратора Пистолькорса. Конструкция рассчитана на работу с трактом 50 Ом и подключается через разъем N-female.

Радиал D2 UHF имеет КСВ не хуже 1,5, усиление 5,15 dBi и допустимую подводимую мощность 400 Вт. Диаграмма направленности может регулироваться изменением расстояния до мачты.

Сварной диполь и сборно-разборная конструкция упрощают монтаж. Антенна выполнена из АД-31, имеет защитное покрытие от климатических воздействий и рассчитана на ветровую нагрузку до 55 м/с.

Характеристики:

• Диапазон частот: 400–490 МГц
• Тип разъема: N-female
• КСВ: не хуже 1,5
• Усиление: 5,15 dBi
• Offset: 8,15 dBi
• Сектор излучения в вертикальной плоскости по уровню -3 dB: 37°
• Входное сопротивление: 50 Ом
• Допустимая мощность: 400 Вт
• Высота в сборе: 0,8 м
• Материал антенны: АД-31
• Диаметр мачты: 38–65 мм
• Допустимая скорость ветра: 55 м/с
• Площадь ветрового сопротивления: 0,056 м²
• Нагрузка при боковом ветре 45 м/с: 64 Н
• Допустимая скорость ветра при обледенении слоем 12 мм: 28 м/с
• Диапазон рабочих температур: -50...+50 °С
• Вес: 3,5 кг
• Акт освидетельствования: есть
