Дипольная базовая антенна Radial D2 VHF

Антенна Radial D2 VHF

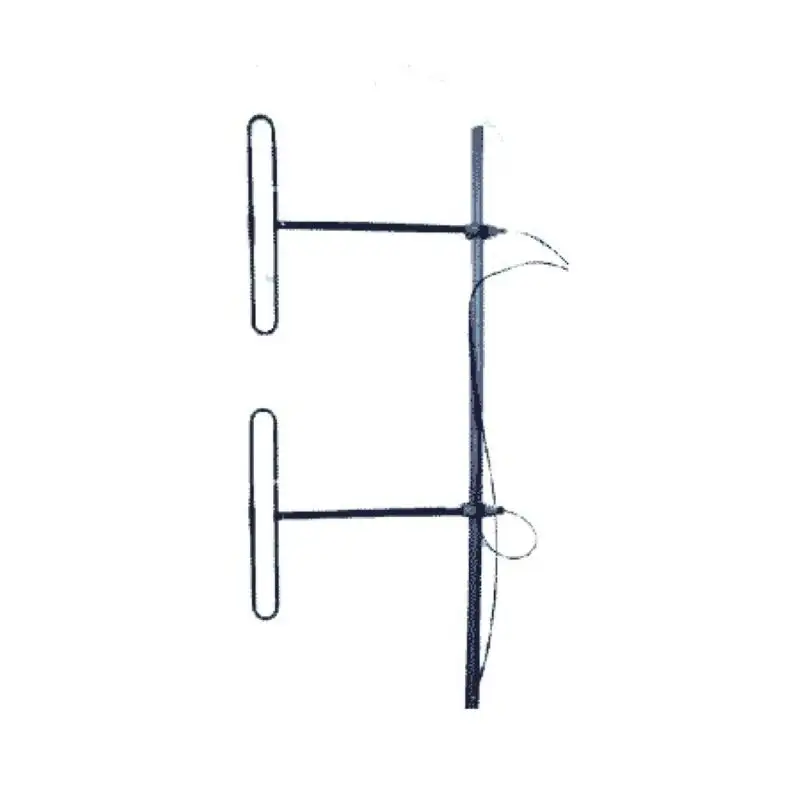

Антенна Radial D2 VHF отличается широкой полосой и низкой чувствительностью к помехам. Radial D2 VHF – это базовая круговая антенна, представляющая собой петлевой вибратор Пистолькорса. Такие конструкции широко используются в речном флоте, телеметрии, системах Волемот и Алтай. Рабочий диапазон: 136–174 МГц.

По сравнению с Radial D2, предыдущей моделью, в этой антенне увеличено значение усиления: с 2,15 до 5,15 dBi; излучение в вертикальной плоскости уменьшено с 70° до 37°. Весить антенна стала больше: 5,2 кг против легкой двухкилограммовой первой модели. Высота также увеличилась с 85 см до 2 метров, зато и полезные характеристики у нее стали лучше.

Благодаря сборно-разборной конструкции и сварному диполю антенна проста в установке и лишена интермодуляций. Изменяя расстояние до мачты, можно регулировать диаграмму направленности. Антенна покрыта специальным составом для защиты от климатических воздействий и обледенения. Цельнометаллическая конструкция обеспечивает грозозащиту.

Особенности антенны Radial D2 VHF:

• Диапазон частот: 136–174 МГц
• Тип разъема: N-female
• КСВ: не хуже 1,5
• Усиление OMNI: 5,15 dBi
• OFFSET: 8,15 dBi
• Сектор излучения в вертикальной плоскости по уровню -3 dB: 37º
• Входное сопротивление: 50 Ом
• Допустимая мощность: 400 Вт
• Высота в сборе: 2,1 м
• Материал антенны: АД-31
• Диаметр мачты: 38–65 мм
• Допустимая скорость ветра: 45 м/с
• Площадь ветрового сопротивления: 0,14 м2
• Нагрузка при боковом ветре 45 м/с: 165 Н
• Допустимая скорость ветра при обледенении (слой льда 12 мм): 28 м/с
• Диапазон рабочих температур: -50... +50 °С
• Вес: 5,2 кг ( вес упаковки – 6,1 кг)
• Размеры упаковки: 150х250х1000 мм
