Направленная антенна Радиал Y3 VHF H

Антенна Радиал Y3 VHF H

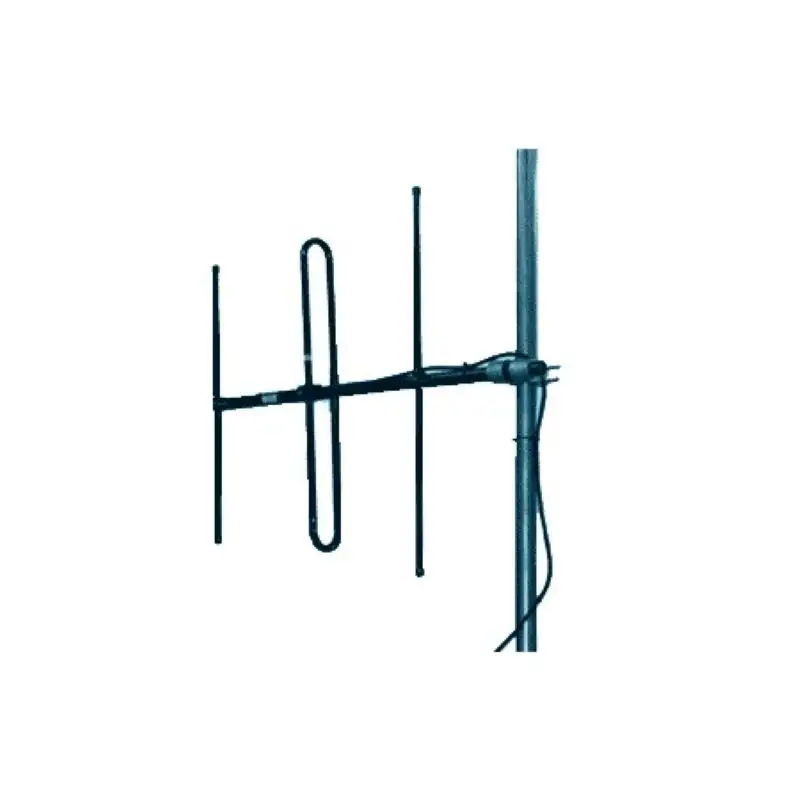

Базовая антенна с трехэлементной направленной конструкцией рассчитана на работу в VHF-диапазоне 150–172 МГц. В основе используется петлевой вибратор с симметричной системой запитки, что обеспечивает согласование с трактом 50 Ом и позволяет применять изделие в стационарных радиосистемах, где требуется направленное излучение и устойчивые электрические параметры.

Усиление антенны составляет 7,15 дБ, максимальная входная мощность — 400 Вт. Диаграмма направленности по уровню -3 dB имеет ширину 120° в горизонтальной плоскости и 65° в вертикальной, поэтому антенна может использоваться при построении базовых узлов связи, а также в составе антенных решеток с увеличенным суммарным усилением.

Конструкция выполнена из материала АД-31 и рассчитана на установку на мачту диаметром 38–65 мм. Габариты составляют 1100х950х60 мм, масса — 2,75 кг. Антенна допускает эксплуатацию при температуре от -50 до +50 °С, выдерживает боковую ветровую нагрузку 83 Н при скорости ветра 45 м/с и сохраняет допустимые условия применения при обледенении слоем 12 мм и ветре до 28 м/с.

Характеристики:

• Диапазон частот: 150–172 МГц
• КСВ не хуже: 1,5
• Усиление: 7,15 дБ
• Излучение в горизонтальной плоскости по уровню -3 dB: 120°
• Излучение в вертикальной плоскости по уровню -3 dB: 65°
• Входное сопротивление: 50 Ом
• Максимальная входная мощность: 400 Вт
• Масса антенны: 2,75 кг
• Размеры: 1100х950х60 мм
• Диаметр мачты: 38–65 мм
• Материал антенны: АД-31
• Диапазон рабочих температур: -50...+50 °С
• Нагрузка при боковом ветре 45 м/с: 83 Н
• Допустимая скорость ветра при обледенении слоем 12 мм: 28 м/с
• Разъем: N-female
