Направленная антенна Радиал Y5 VHF H

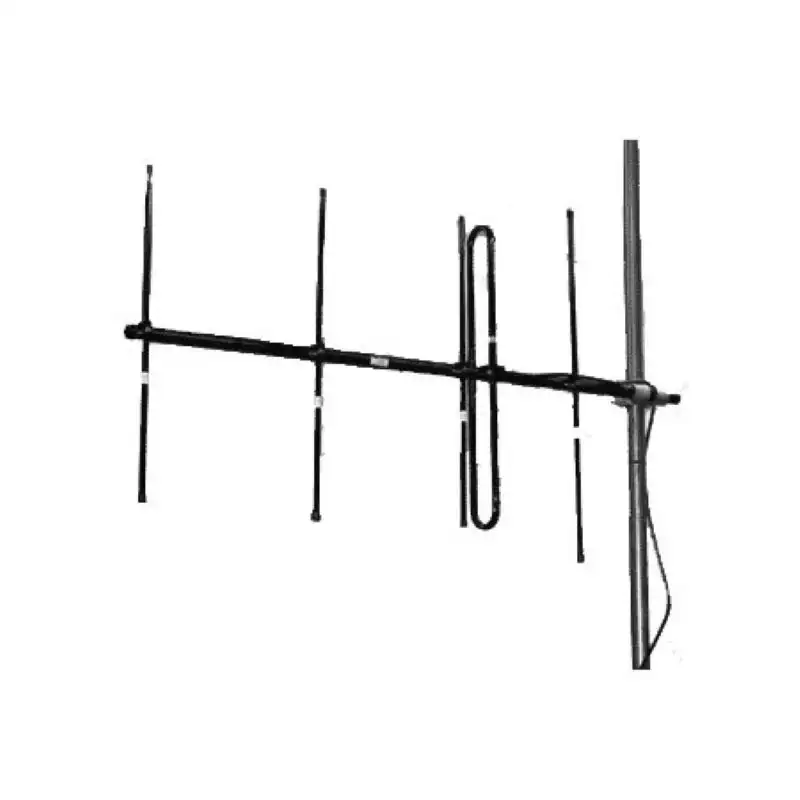

Антенна Радиал Y5 VHF H

Антенна Радиал Y5 VHF H предназначена для стационарного применения в VHF-диапазоне 161–178 МГц. Пятиэлементная схема используется для получения направленного излучения с усилением 10,15 дБ.

Система запитки выполнена симметричной, в качестве основного излучающего элемента применяется петлевой вибратор. Ширина излучения по уровню -3 dB составляет 55° в Е-плоскости и 74° в H-плоскости.

Размеры антенны — 1680х950х60 мм, масса — 3,59 кг. Изделие рассчитано на эксплуатацию при температуре от -50 до +50 °С и подключается к фидерной линии через разъем N-female.

Особенности антенны Радиал Y5 VHF H:

• Диапазон частот: 161–178 МГц
• КСВ не хуже: 1,5
• Усиление: 10,15 дБ
• Излучение в Е-плоскости по уровню -3 dB: 55°
• Излучение в H-плоскости по уровню -3 dB: 74°
• Входное сопротивление: 50 Ом
• Максимальная входная мощность: 200 Вт
• Масса антенны: 3,59 кг
• Размеры: 1680х950х60 мм
• Диаметр мачты: 38–65 мм
• Материал антенны: АД-31
• Диапазон рабочих температур: -50...+50 °С
• Разъем: N-female
