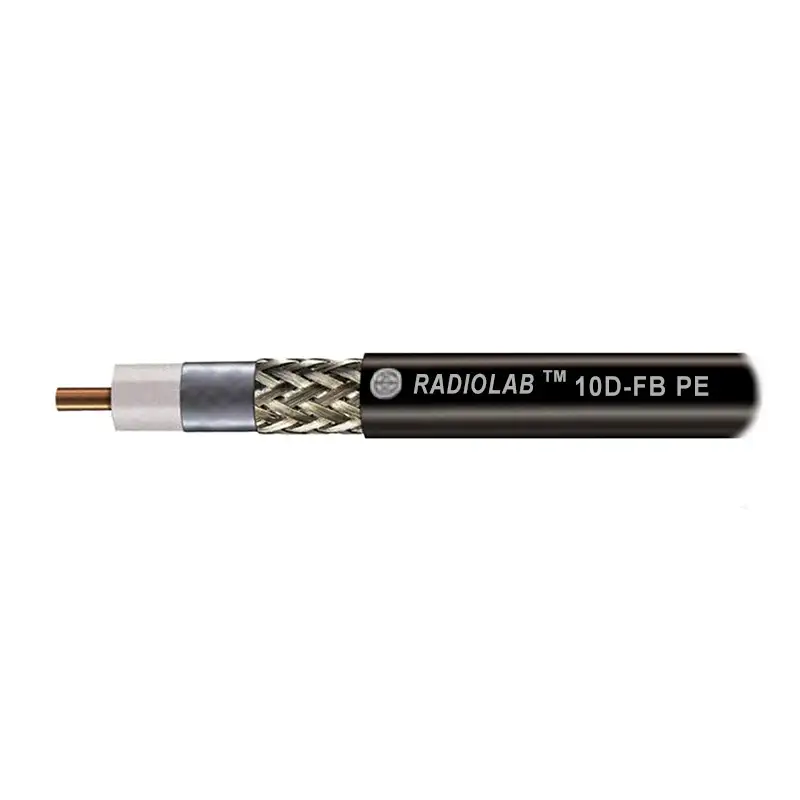

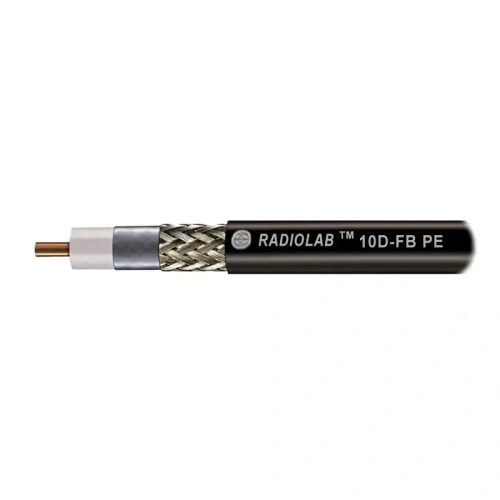

Кабель коаксиальный Radiolab 10D-FB PE

Radiolab 10D-FB PE

Radiolab 10D-FB PE – это прочный кабель с малым затуханием, который подходит для прокладки антенных трасс в сложных климатических условиях. Внешняя оболочка устойчива к ультрафиолетовому излучению. Центральная жила изготовлена из меди. Оплетка – луженая медь. Благодаря высококачественному физически вспененному диэлектрику PPEG с дополнительным экраном из алюминиевой фольги кабель отличается низким затуханием. Эффективность экранирования 90 дБ.

Технические характеристики кабеля Radiolab 10D-FB PE:

• центральный проводник: BC - чистая медь, 3,5 мм;
• диэлектрик: вспененный диэлектрик FPE - 9,7 мм;
• основной экран: DF - двухсторонняя фольга - 9,85 мм, 100% плотность;
• оплетка: TC - луженая медь, 24 x 9 x 0,18 мм (95%, 10,6 мм);
• оболочка: полиэтилен PE (черный), внешний диаметр 13,1 мм.

• минимальный радиус изгиба (однократно) 65 мм;
• минимальный радиус изгиба (многократно): 260 мм;
• Вес: 225 кг/км
• стойкость к сдавливанию: 0,95 кг/мм;
• усилие на разрыв: 148 кг;
• температура хранения/рабочая: -60...+80 °C / -60...+70 °C.
• Погонная емкость – 81,5 пФ/м

• коэффициент укорочения: 1,22;
• относительная диэлектрическая проницаемость: 1,49;
• волновое сопротивление: 50 Ом (± 2 Ом);
• номинальная погонная ёмкость: 81,50 пФ/м;
• номинальная погонная индуктивность: 0,20 мкГн/м;
• сопротивление центрального проводника по пост. току: 1,8 Ом/км;
• сопротивление оплётки по постоянному току: 5,3 Ом/км;
• сопротивление изоляции: 1000 МОм/км;
• испытательное напряжение изоляции (50 гЦ, rms - 1 мин): 3000 В;
• напряжение пробоя оболочки: 8000В;
• максимальная эффективность экранирования: 90 дБ.

• 150 МГц - 3,7;
• 450 МГц - 7,1;
• 800 МГц - 9,7;
• 900 МГц - 10,3;
• 1200 МГц - 12;
• 1800 МГц - 15,1;
• 1900 МГц - 15,6;
• 2450 МГц - 18,3;
• 3500 МГц - 22,5;
• 6000 МГц - 29,7.
