Коаксиальный кабель RadioLab RG-58 A/U сплошной проводник

Кабель Radiolab RG-58 A/U цельная жила

Коаксиальный кабель Radiolab RG-58 A/U со сплошным центральным проводником из чистой меди от известного производителя является улучшенной версией стандартного кабеля и высокими эксплуатационными характеристиками, минимальным коэффициентом затухания сигнала, лучшеми используемыми материалами.

Кабель обладает повышенным коэффициентом экранирования за счёт дополнительного экрана из фольги. Применение сплошного проводника (цельной жилы) из чистой меди обеспечивает низкое сопротивление по постоянному току и минимальные потери сигнала.

Технические характеристики кабеля Radiolab RG-58 A/U  со сплошным проводником:

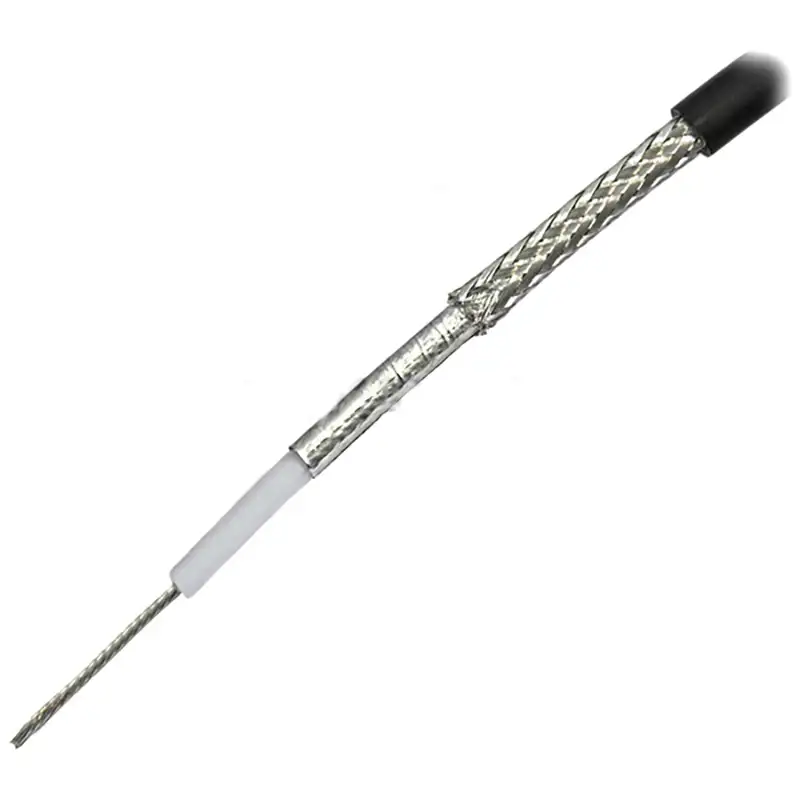

Конструкция и составляющие:

• внутренний проводник: BC - чистая медь - 1 мм;
• диэлектрик: вспененный диэлектрик FPE - 2.9 мм;
• основной экран: DF - двухсторонняя фольга - 3,05 мм;
• оплётка: TC - лужёная медь, 16 x 7 x 0,12мм;
• плотность оплётки - 97% - 3.58мм;
• оболочка: синий поливинил-хлорид PVC - 5 мм.

Физические характеристики:

• внешний диаметр кабеля: 5 мм;
• температурный диапазон хранения: -55 °C ... +70 °C
• температурный диапазон работы: -40 °C ... +70 °C
• масса кабеля: 38,7 кг/км
• минимальный радиус изгиба (однократно): 25 мм
• минимальный радиус изгиба (многократно): 50 мм
• стойкость к сдавливанию: 0,27 кг/мм
• усилие на разрыв: 22,7 кг.

Электротехнические характеристики при +25 °C (+/- 10 °C) отн. влажн. 45-80%, атм. давление 84-106 кПа :

• волновое сопротивление: 50 Ом (± 2 Ом);
• номинальная погонная ёмкость: 85,13 пФ/м;
• номинальная погонная индуктивность: 0,21 мкГн/м;
• сопротивление центрального проводника по постоянному току: 20 Ом/км;
• сопротивление оплётки по постоянному току: 18 Ом/км;
• испытательное напряжение изоляции (50 гЦ, rms - 1 мин): 2500В;
• сопротивление изоляции: 1000 МОм/км;
• напряжение пробоя оболочки: 3000В;
• максимальная эффективность экранирования: 90 дБ.

Коэффициенты затухания, дБ/100 м, не более:

• 150 МГц - 13,4;
• 450 МГц - 24,1;
• 800 МГц - 32,7;
• 900 МГц - 34,8;
• 1200 МГц - 40,6;
• 1800 МГц - 51,1;
• 1900 МГц - 52,6;
• 2450 МГц - 60,4;
• 3500 МГц - 71,7;
• 6000 МГц - 98,2.

При повышении температуры окружающей среды затухание может увеличиваться на 0,2% / 1°C
