Разъём M-111F

Разъём M-111F

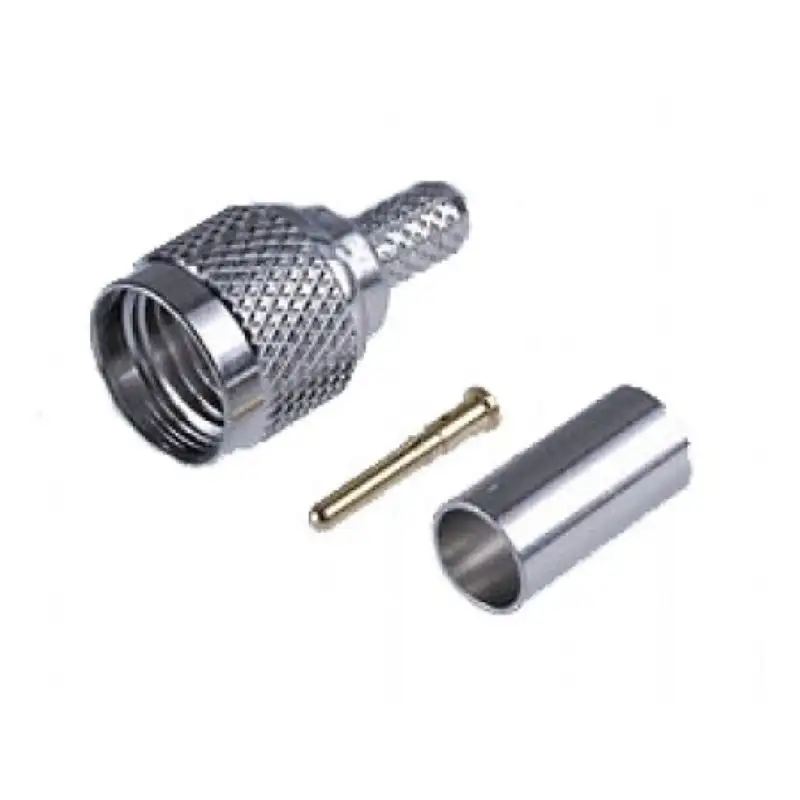

Mini UHF M-111F — коаксиальный ВЧ-разъём типа «папа» для монтажа на радиочастотный кабель RG-58 и совместимые исполнения. Модель выполнена в прямом конструктиве и предназначена для использования в линиях с волновым сопротивлением 50 Ом. Такой разъём подходит для сборки, ремонта и замены кабельных соединений в радиочастотных системах, где требуется компактный и стандартный интерфейс Mini-UHF.

Разъём имеет обжимной монтаж оплётки и пайку центрального контакта, что обеспечивает надёжное механическое крепление и стабильный электрический контакт. Корпус выполнен с никелевым покрытием, центральный штырь имеет золотое покрытие, а в качестве диэлектрика используется Delrin. M-111F совместим с кабелями RG-58, RG-58 A/U, RG-58 C/U и другими вариантами данной серии, что делает его удобным решением для широкого круга радиочастотных задач.

Характеристики:

• Тип устройства: коаксиальный ВЧ-разъём
• Модель: M-111F
• Серия: Mini-UHF (M)
• Тип разъёма: папа / вилка
• Конструктив: прямой
• Способ крепления: кабельная вилка
• Тип центрального контакта: штырь
• Импеданс: 50 Ом
• Монтаж оплётки: обжим
• Монтаж центрального контакта: пайка
• Покрытие корпуса: никель
• Покрытие центрального контакта: золото
• Диэлектрик: Delrin
• Совместимые кабели: RG-58, RG-58 A/U, RG-58 A/U PVC, RG-58 C/U, RG-58 C/U PVC, RG-58 ER PVC, RG-58/U
• Вес нетто: 17 г
