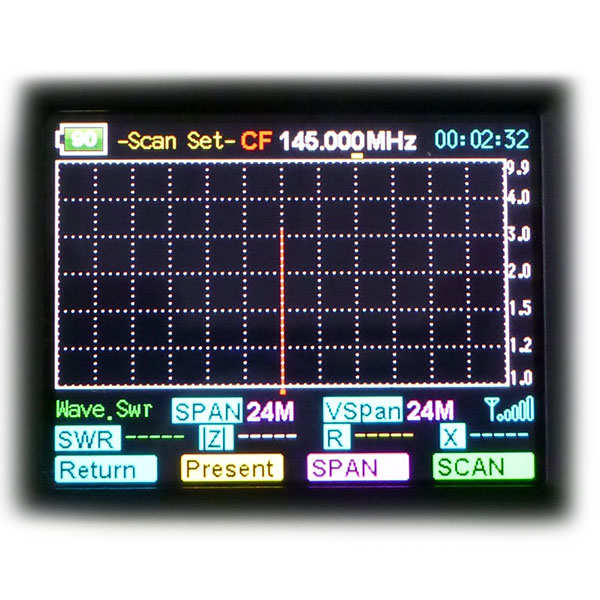

Векторный антенный анализатор KVE520A - универсальное карманное устройство с большими функциональными возможностями в области настройки антенн приёмо-передающей аппаратуры, работающей в частотных диапазонах 133-177 МГц, 195-280 МГц и 395-520 МГц и комплексного анализа антенно-фидерного тракта. Прибор отображает на цветном ЖК-дисплее в числовом и графическом виде значения таких параметров, как КСВ, импеданс, активное и реактивное сопротивление в заданной полосе частот.

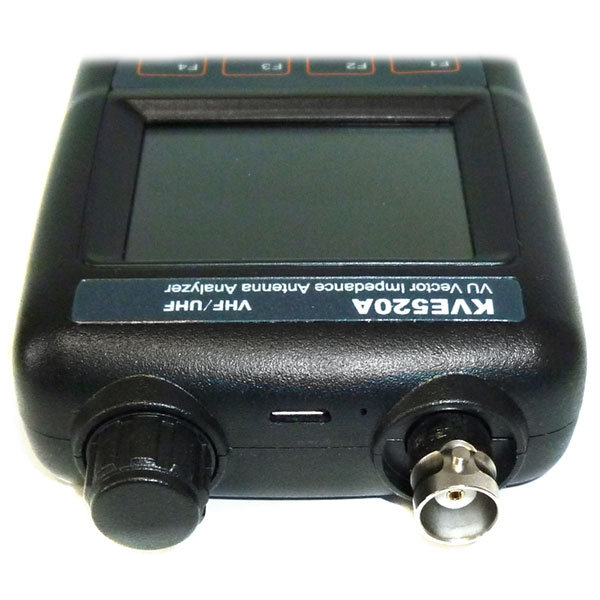

KVE520A управляется с помощью 4 клавиш и поворотного селектора, расположенного на верхней панели. Питание прибора осуществляется от современного Li-Pol аккумулятора с напряжением 3,7 В, для зарядки которого используется встроенное зарядное устройство, подключаемое через разъём micro-USB, установленный на верхней панели. Для подключения к антенно-фидерным устройствам используется разъём BNC-female.

• частотные диапазоны: 133-177 / 195-280 / 395-520 МГц;
• диапазон КСВ: 1: 1.00 - 1: 99.99;
• импеданс: 0.1 - 999.9 Ом;
• стабильность частоты: <3PPM;
• шаг частоты: 1000 Гц;
• уровень выходного сигнала:3dbm (на частоте 438.500 МГц);
• ширина полосы сканирования:
  300кГц/1.5МГц/3МГц/6МГц/12МГц/24МГц/42МГц/75МГц;
  (75 МГц в диапазоне частот 395-520 МГц)
• шаг сканирования:
  1кГц/5кГц/10кГц/20кГц/40кГц/80кГц/140кГц/250кГц
  (250 кГц МГц в диапазоне частот 395-520 МГц);
• напряжение питания от встроенной АКБ: 3,7В;

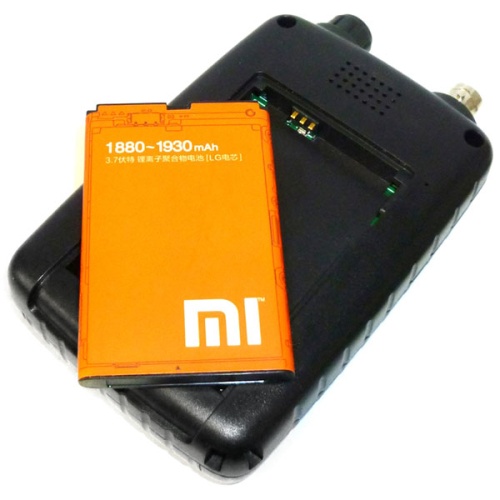

• тип АКБ: 3.7В, 1930 мАч, Li-Pol;
• напряжение питания от внешнего источника: 5-5,5В;
• номинальный ток для внешнего источника питания: не менее 500 мА.
