Антенный анализатор KVE60C

Антенный анализатор KVE60C

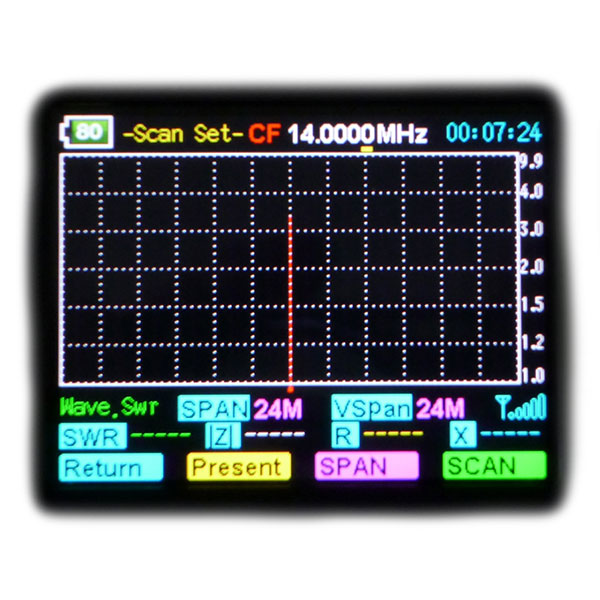

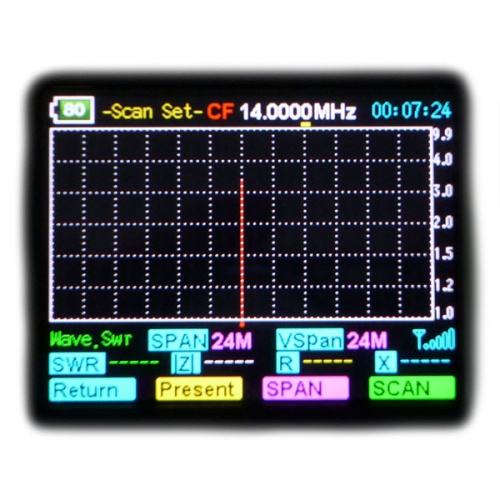

Векторный антенный анализатор KVE60C - универсальное карманное устройство с большими функциональными возможностями в области настройки антенн приёмо-передающей аппаратуры, работающей в частотном диапазоне от 0,5 до 60 МГц и комплексного анализа антенно-фидерного тракта. Прибор отображает на цветном ЖК-дисплее в числовом и графическом виде значения таких параметров, как КСВ, импеданс, активное и реактивное сопротивление в заданной полосе частот.

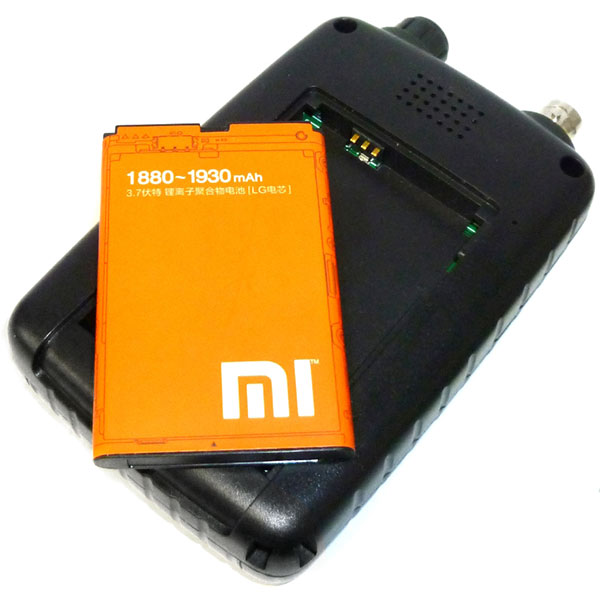

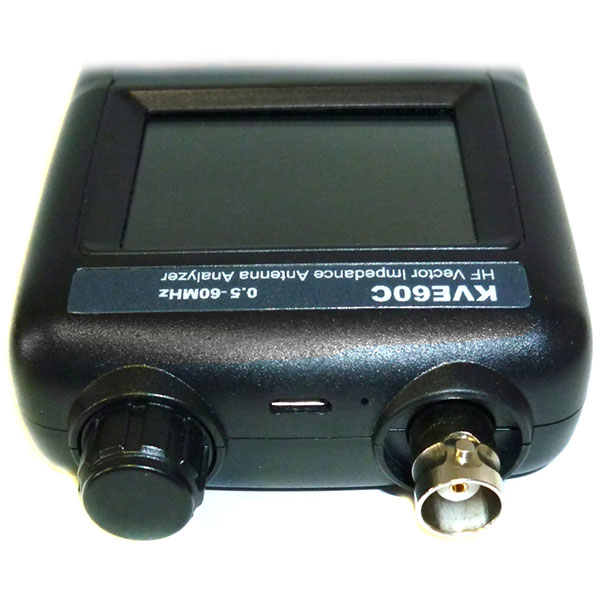

KVE60C управляется с помощью 4 клавиш и поворотного селектора, расположенного на верхней панели. Питание прибора осуществляется от современного Li-Pol аккумулятора с напряжением 3,7 В, для зарядки которого используется встроенное зарядное устройство, подключаемое через разъём micro-USB, установленный на верхней панели. Для подключения к антенно-фидерным устройствам используется разъём BNC-female.

• частотный диапазон: 0.5 - 60 МГц;
• диапазон КСВ: 1: 1.00 - 1: 99.99;
• импеданс: 0.1 - 999.9 Ом;
• стабильность частоты: <3PPM;
• шаг частоты: 100 Гц;
• уровень выходного сигнала: 1dbm (на частоте 14 МГц);
• ширина полосы сканирования:
  150кГц/300кГц/600кГц/1.2МГц/2.4МГц/6МГц/12МГц/24МГц/48МГц;
• шаг сканирования:
  500Гц/1кГц/2кГц/4кГц/8кГц/20кГц/40кГц/80кГц/160кГц;
• напряжение питания от встроенной АКБ: 3,7В;
• тип АКБ: 3.7В, 1930 мАч, Li-Pol;
• напряжение питания от внешнего источника: 5-5,5В;
• номинальный ток для внешнего источника питания: не менее 500 мА.
