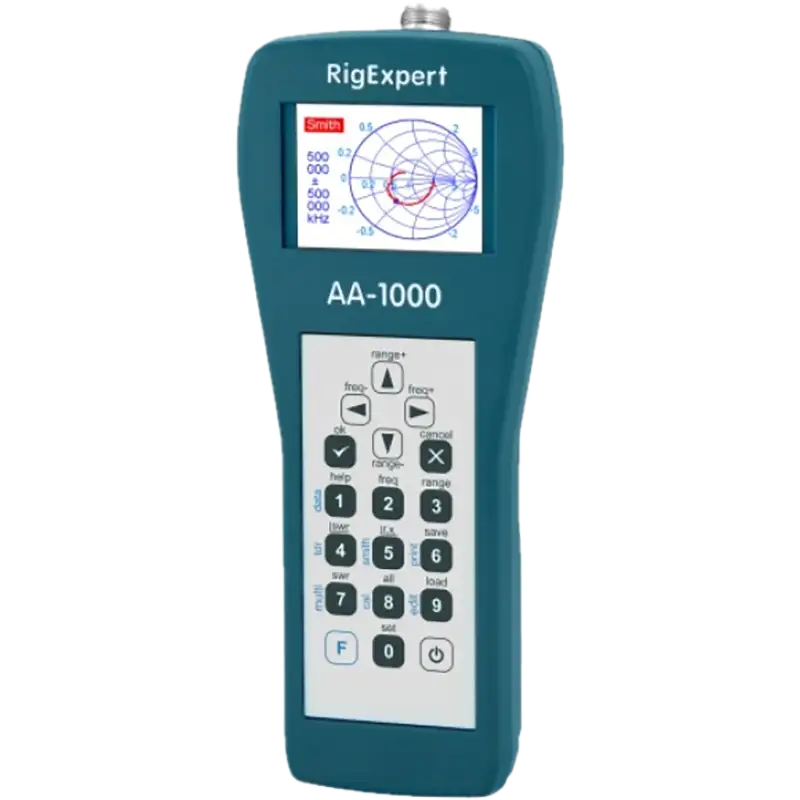

Антенный анализатор RigExpert AA-1000

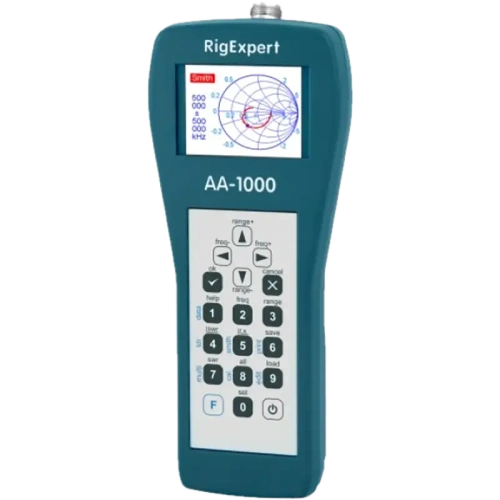

Антенный анализатор RigExpert AA-1000

Анализатор антенн Rig Expert AA-1000 представляет собой многофункциональное устройство, предназначенное для тестирования, диагностики и настройки антенн и антенно-фидерного тракта в частотном диапазоне от 0,1 до 1000 МГц.

Максимально точное графическое отображение параметров КСВ и импеданса антенны - ключевая особенность анализатора. Это не только наглядно с помощью графика на дисплее демонстрирует состояние линии передачи и антенны, но и многократно сокращает время качественной настройки антенны, позволяет оценить состояние коаксиальных линий передачи, оценить состояние кабеля и обнаружить его повреждения, оценить и сравнить состояние согласованности устройств и изменения характеристик после определённого события - ветер, дождь и т.д.

• графики КСВ и R, X - по 80 точек;
• КСВ на одной или нескольких частотах;
• возвратные потери, R, X, Z, L, C на заданной частоте;
• диаграмма Смита - 80 точек;
• опциональная калибровка;
• измерение в 25, 50, 75 и 100-омных системах
• отображение параметров - цифровое или в виде "полосы";
• режим "Мульти-КСВ";
• измерение КСВ: 1 -100 (числовой режим; 1 - 10 графический режим);
• USB-подключение к компьютеру;
• питание от 3-х элементов AA;
• цветной TFT-дисплей 240х320 точек;
• влагозащищённая клавиатура.
• частотный диапазон: 0,1 - 1000 МГц;
• разъём N-типа;
• форма выходного сигнала - прямоугольная частотой 0,1 - 200 МГц;
• выходная мощность -10 дБм (при нагрузке 50 Ом);
• дискретность ввода частоты: 1 кГц.

Инструкция для антенного анализатора RigExpert AA-600 - AA-1000
