Тюнер Yaesu FC-30

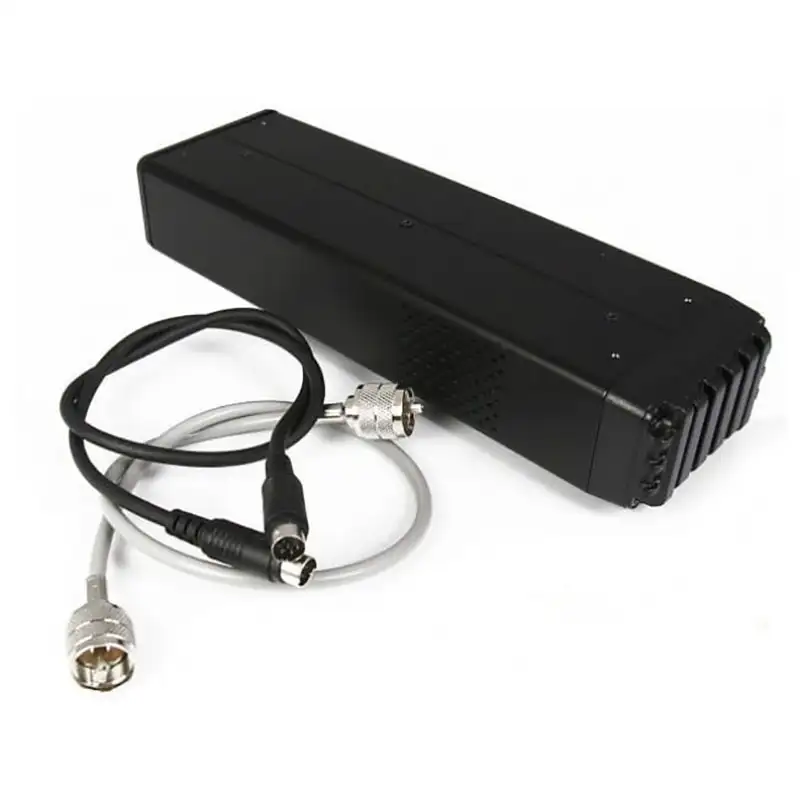

Антенный тюнер Yaesu FC-30

Автоматический антенный тюнер Yaesu FC-30 используется совместно с радиолюбительскими трансиверами Yaesu FT-857 и Yaesu FT-897 и широкодиапазонными антеннами. Частотный диапазон работы - 1.8 - 30 и 50 - 54 МГц. Диапазон согласования по сопротивлению - от 14 до 170 Ом. Подключение к радиостанции осуществляется при помощи двух кабелей - по одному проходит ВЧ напряжение, по другому управляющие работой сигналы.

Тюнер Yaesu FC-30 снабжён встроенной памятью на 100 ячеек, с помощью которой можно запоминать частоиспользуемые настройки на определённые частоты для быстрого доступа к ним. Настройка антенны на определённую частоту занимает, как правило, не более 5 секунд. Напряжение питания составляет 13,8В, берётся непосредственно из радиостанции и и не требует дополнительных согласующих элементов.

• частотный диапазон: 1.8-30, 50 - 54 МГц;
• максимально подаваемая мощность: до 100 Ватт;
• 100 ячеек памяти;
• согласование по сопротивлению: от 14 до 170 Ом:
• разъёмы на тюнере: UHF (PL-гнездо);
• напряжение питания: 13,8В +/- 15% (от радиостанции);
• мощность для настройки: 4-60 Вт;
• время настройки: не более 5 секунд;
• температурный диапазон работы: -10 +50С;
• масса, приблизительно: 1 кг.

Инструкция на русском языке для антенного тюнера Yaesu FC-30
