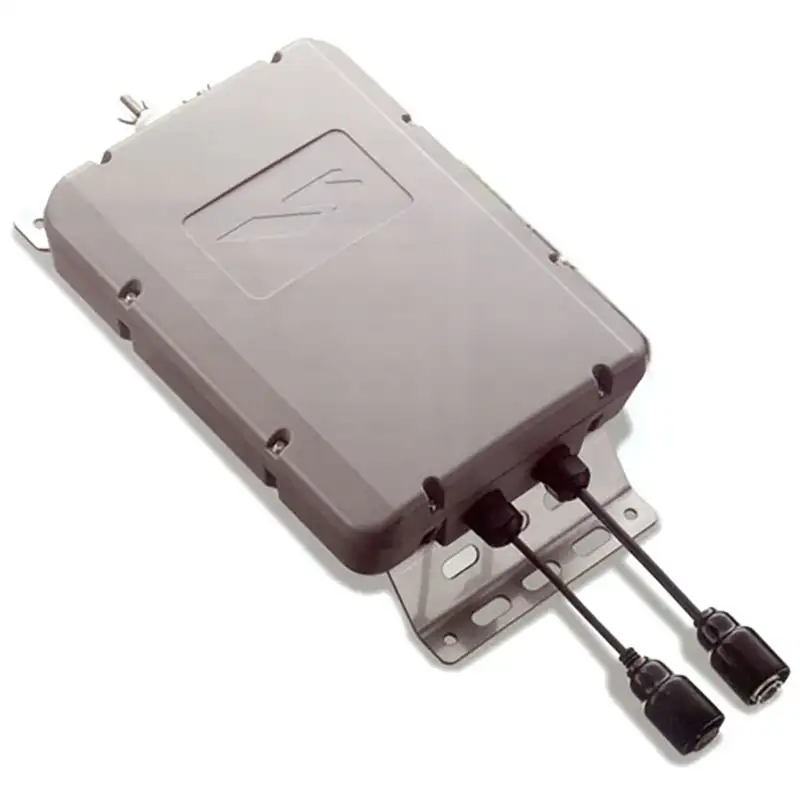

Антенный тюнер Yaesu FC-40

Антенный тюнер Yaesu FC-40

Автоматический антенный тюнер Yaesu FC-40 используется совместно с радиолюбительскими трансиверами Yaesu FT-857 и Yaesu FT-897 и широкодиапазонными антеннами. Частотный диапазон работы - 1.8-54 МГц с диполем 20м и более, 7-54 МГц с мобильной антенной YA-007 HF 2,5 м. Подключение к радиостанции осуществляется при помощи двух кабелей - по одному проходит ВЧ напряжение, по другому управляющие работой сигналы.

Тюнер Yaesu FC-40 снабжён встроенной памятью на 200 ячеек, с помощью которой можно запоминать частоиспользуемые настройки на определённые частоты для быстрого доступа к ним. Настройка антенны на определённую частоту занимает, как правило, не более 8 секунд. Напряжение питания составляет 13,8В, берётся непосредственно из радиостанции и и не требует дополнительных согласующих элементов.

• частотный диапазон:
  - 1.8 - 54 МГц с диполем 20м и более,
  - 7 - 54 МГц с мобильной антенной YA-007 HF 2,5м;
• максимально подаваемая мощность: до 100 Ватт;
• 200 ячеек памяти;
• входное сопротивление: 50 Ом:
• напряжение питания: 13,8В +/- 15% (от радиостанции);
• мощность для настройки: 4-60 Вт;
• время настройки: не более 8 секунд;
• температурный диапазон работы: -10 +50С;
• масса, приблизительно: 1,2 кг.

Инструкция на русском языке для антенного тюнера Yaesu FC-40
