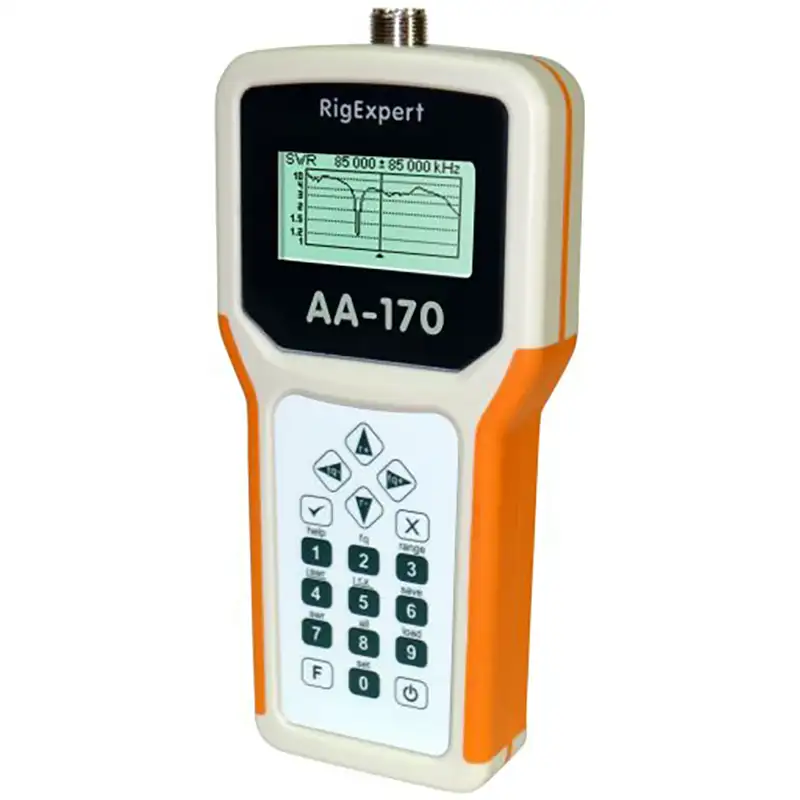

Антенный анализатор RigExpert AA-170

Антенный анализатор RigExpert AA-170

Анализатор антенн Rig Expert AA-170 представляет собой многофункциональное устройство, предназначенное для тестирования, диагностики и настройки антенн и антенно-фидерного тракта в частотном диапазоне от 0,1 до 170 МГц.

Максимально точное графическое отображение параметров КСВ и импеданса антенны - ключевая особенность анализатора. Это не только наглядно с помощью графика на дисплее демонстрирует состояние линии передачи и антенны, но и многократно сокращает время качественной настройки антенны, позволяет оценить состояние коаксиальных линий передачи, оценить состояние кабеля и обнаружить его повреждения, оценить и сравнить состояние согласованности устройств и изменения характеристик после определённого события - ветер, дождь и т.д.

• графики КСВ и R, X - по 100 точек;
• КСВ на одной или нескольких частотах;
• измерение в 50 и 75-омных системах
• отображение параметров - цифровое или в виде "полосы";
• измерение КСВ: 1 -10;
• USB-подключение к компьютеру;
• питание от 3-х элементов AA;
• влагозащищённая клавиатура;
• частотный диапазон: 0,1 - 170 МГц;
• разъём UHF-типа;
• выходной сигнал прямоугольной формы с частотой 0.1…30 МГц;
• выходная мощность: около -10 дБм (на нагрузке 50 Ом);
• дисплей с разрешением 128x64;
• русифицированное меню с системой помощи.

Инструкция для антенного анализатора RigExpert AA-170
