Антенный анализатор SARK-110

Данная модель снята с производства.

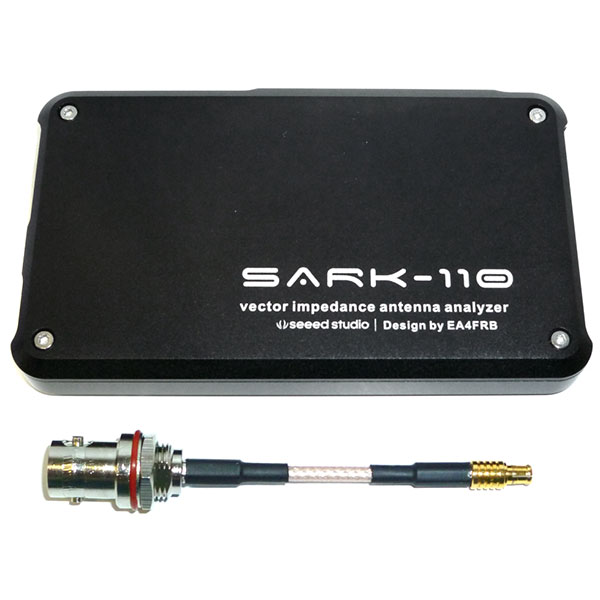

Антенный анализатор SARK-110

Антенный анализатор SARK-110 - универсальный многофункциональный карманный прибор, который обеспечивает высокоточное измерение характеристик антенно-фидерного тракта, таких как КСВ, вектор импеданса и коэффициента отражения, возвратные потери, полное сопротивление и полную проводимость электрической цепи (RLC), расстояние до неоднородности линии передачи, что позволяет обнаруживать обрывы и повреждения фидера, а также позволяет генерировать ВЧ сигналы. Частотный диапазон работы устройства - от 0,1 до 230 МГц с шагом перестройки частоты 1 Гц.

Благодаря современной программной платформе устройство способно обеспечивать как работу в автономном режиме при питании от Li-Pol аккумулятора, так и будучи подключенным через стандартный разъём MiniUSB к разъёму USB персонального компьютера под управлением операционной системы Microsoft Windows с помощью специального программного обеспечения SARK Plots Client. В анализаторе SARK-110 встроено 2 Мб памяти для сохранения системных данных, результатов измерений, скриншотов с экрана устройства, файлов конфигурации прибора и из последующей загрузкой и передачей на компьютер - при подключении устройство определится как обычный Flash-накопитель.

Анализатор SARK-110 – это векторный измеритель импеданса с хорошей точностью измерения резистивной, емкостной и индуктивной составляющих импеданса нагрузки. Точка измерения может находиться не только на входе прибора, но и на конце используемого кабеля. Чтобы устранить влияние этого кабеля на измерения используется OSL (Open/Short/Load) калибровка, которая является стандартом для подобных измерений. Также прибор может программно вычитать/добавлять влияние длинной линии, что позволяет, например, измерять параметры антенны внизу линии питания так, как если бы измерения проводились непосредственно на зажимах антенны.

Прибор имеет трехдюймовый цветной дисплей, на котором отображаются интуитивно понятные результаты измерений в виде графиков и схем. Это обеспечивает быстрый обзор характеристик антенны в заданной полосе частот. В прямоугольных координатах строятся одновременно два графика по выбору пользователя, в круговой диаграмме Смита выводится комплексный коэффициент отражения. Два маркера позиционируются вручную или автоматически, повышая скорость измерений. В режиме измерения на одной частоте выводятся все возможные параметры сразу и схемы эквивалентных цепей. В многодиапазонном режиме одновременно отображаются четыре графика на разных диапазонах, что существенно облегчает настройку многодиапазонных антенн.

Анализатор будет полезен как профессионалам, так и любителям. Он позволяет настраивать и проверять антенны с наглядной визуализацией, тестировать компоненты АФУ, обнаруживать неисправности линии передачи и антенны, точно измерять электрическую длину кабеля, генерировать ВЧ сигналы и многое другое.

• частотный диапазон: 0,1 - 230 МГц;
• прямой цифровой синтез частоты с точностью 1 Гц;
• синусоидальный выходной сигнал;

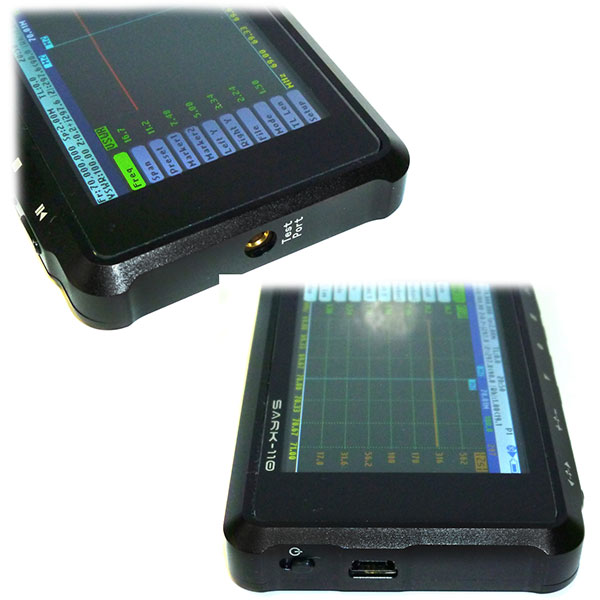

• Цветной экран 3” TFT LCD 400 * 240;
• 4 кнопки управления;
• 2 навигационные джойстика;
• PC интерфейс USB Mini-B;
• 2 MB внутренней памяти, совместимой с FAT USB Mass Storage;
• сохранение и последующий вызов скриншотов;
• сохранение и последующий вызов данных измерения;
• возможность редактирования пользователем системных файлов;
• данные измерений совместимы с форматом ZPLOTS;
• автоматическая OSL калибровка;
• 256 точек калибровки;
• сохранение данных калибровки в память;
• калибровка частоты;

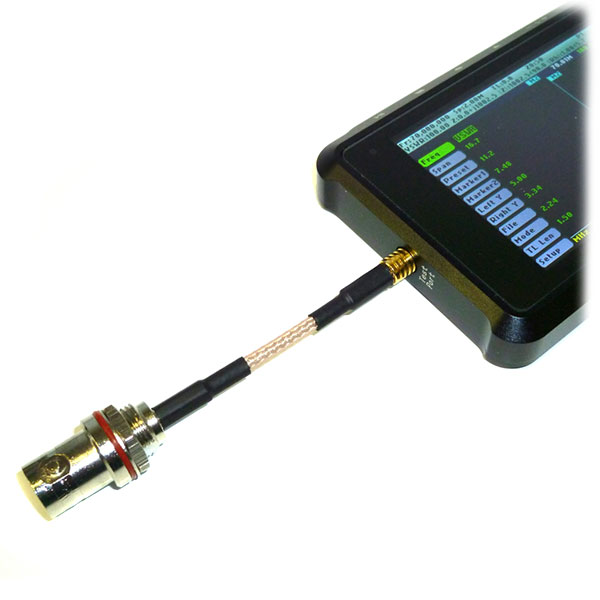

• ВЧ выход Разъем MCX;
• мощность на выходе: -10 dBm (0,1 мВт или 70,7 мB эфф.) 50 Ом;
• литиево-полимерный аккумулятор 3.7В, 1000 мАч;
• USB для работы с РС и зарядки аккумулятора;
• автоматическое выключение (через 5, 10, или 30 минут);
• время автономной работы, около 2,5 часа;
• время заряда, около 3,5 часа;

• комплексный импеданс (последовательный и параллельный эквивалент) в прямоугольных и полярных координатах;
• комплексный коэффициент отражения в прямоугольных и полярных координатах;
• Коэффициент Стоячей Волны;
• потери отражения;
• процент отраженной мощности, добротность;
• эквивалентные емкость и индуктивность.

• прямоугольные графики;
• круговая диаграмма Смита;
• одночастотный;
• измерения кабеля;
• полевой;
• многодиапазонный;
• генератор ВЧ;
• режим прямоугольных графиков;
• два графика частотных зависимостей по выбору пользователя;
• два маркера с ручным и автоматическим позиционированием;
• детальные параметры на центральной частоте и частотах маркеров;
• режим круговой диаграммы Смита;
• комплексный коэффициент отражения на диаграмме Смита;
• два маркера с ручным и автоматическим позиционированием;
• детальные параметры на центральной частоте и частотах маркеров;
• одночастотный режим;
• отображение всех параметров на одной частоте;
• график последовательного и параллельного эквивалентов;
• звуковая обратная связь по КСВ;
• измерение кабелей;
• максимальная длина 250 м;
• отображение реакции на импульс и на скачок;
• полевой режим;
• график увеличенных размеров и четкости;
• отображение минимальной и максимальных величин;
• многодиапазонный;
• прямоугольные графики для четырех диапазонов одновременно;
• генератор сигналов;
• прецизионный ВЧ генератор с шагом 1 Гц;
• управляемый программно уровень от -73 dBm до -10 dBm;
• непрерывная генерация и качание частоты;
• линейный, логарифмический, билинейный и билогарифмический законы изменения частоты при качании.
